10 modelos para testar sua impressora 3D de resina

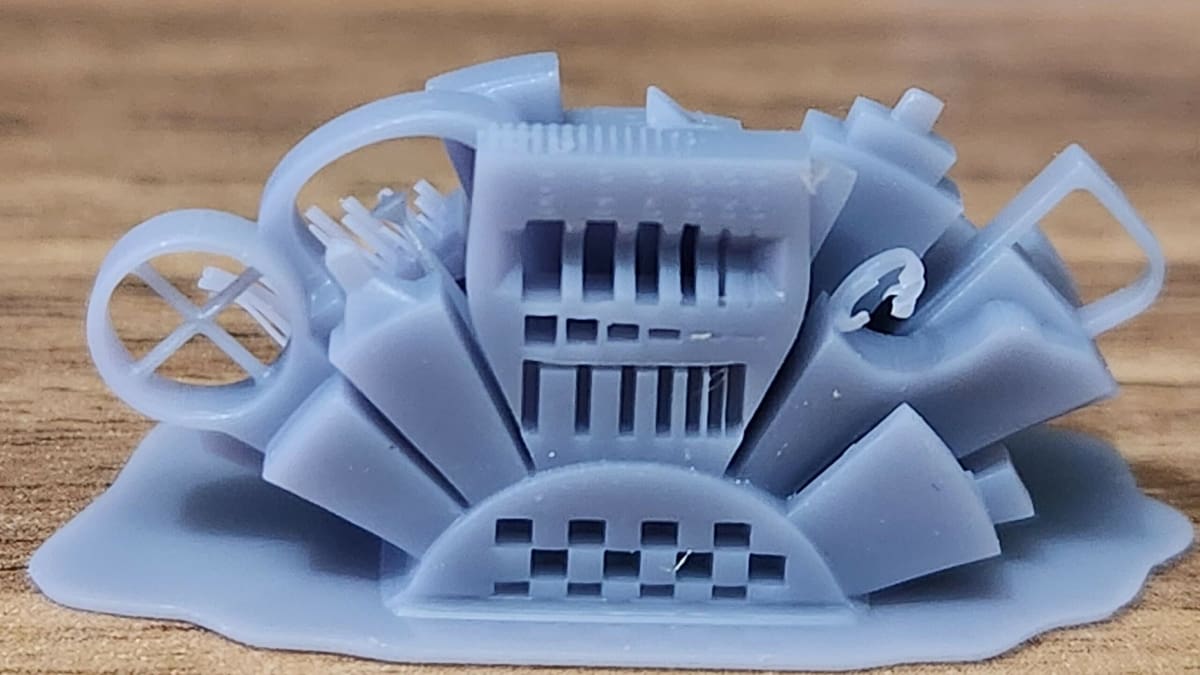

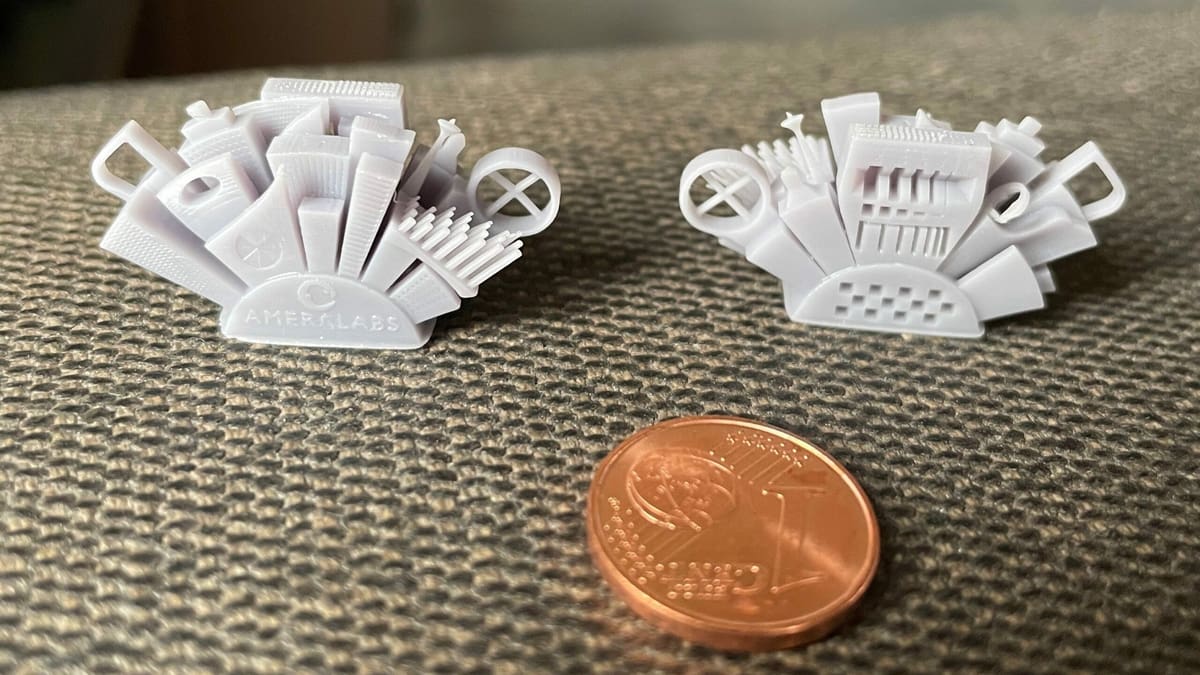

Projetada pela AmeraLabs, fabricante lituana de resinas, a Town é uma peça de calibração multifuncional que testa as configurações da impressora e a qualidade da resina. No total, são 10 testes diferentes integrados ao modelo , como indicado pelos vários edifícios projetados em ângulos variados. Sua eficácia a torna tema frequente de vídeos e tutoriais sobre impressão 3D em resina .

O primeiro teste consiste em diferentes larguras de fenda, entre 0,1 e 1 mm, que testam a qualidade da fonte de luz da impressora, bem como os tempos de exposição para a cura de cada camada. O segundo teste tem diferentes alturas de abertura, que testam o tempo de exposição e a adesão das camadas com base na visibilidade das aberturas. O terceiro teste é uma ponte em forma de cruz formada por dois pilares que se cruzam. Se esta parte do modelo apresentar deformações ou inconsistências, isso pode indicar possíveis problemas com a altura da camada ou até mesmo com a resina utilizada. Estes são apenas 3 dos 10 testes e, por si só, já dizem muito sobre o desempenho da sua impressora de resina.

• Quem o projetou?  AmeraLabs
• Quão imprimível/popular é? O modelo Town tem 13 versões e mais de 43.000 downloads combinados do Thingiverse e do MyMiniFactory – é definitivamente popular.
• Onde encontrar?  AmeraLabs , Thingiverse , MyMiniFactory

2 – Siraya Tech

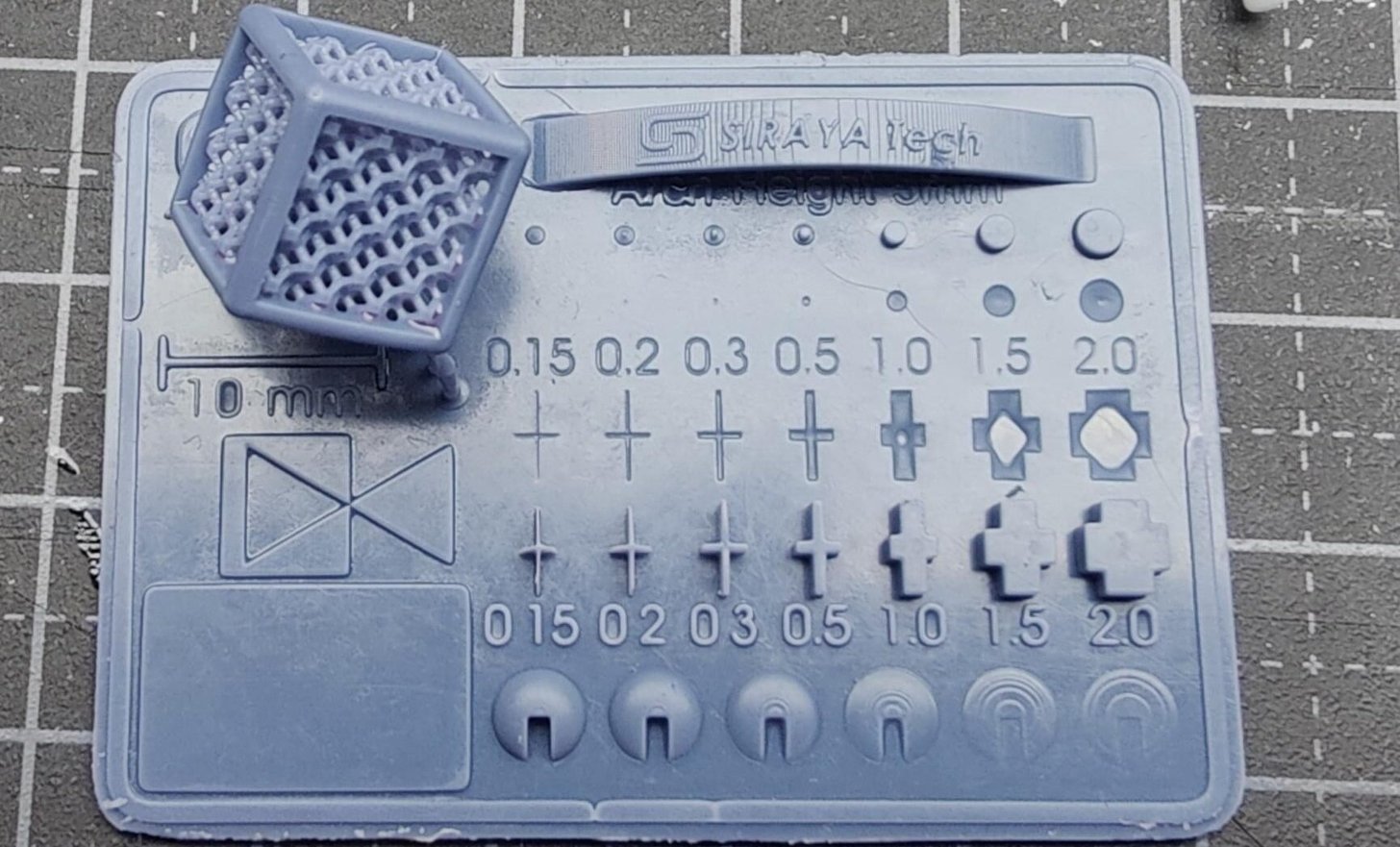

A Siraya Tech, fabricante de resinas sediada em Hong Kong (anteriormente parte da Peopoly), projetou seu próprio modelo de teste, que contém cinco seções, três das quais testam as configurações de exposição da impressora. Como uma ferramenta rápida de solução de problemas, tanto a exposição quanto a resolução podem ser testadas mesmo quando o modelo não está totalmente impresso.

Já a 3,5 mm de altura, o furo de alfinete, os textos rebaixados e os objetos triangulares e circulares devem estar visíveis. Se você permitir que o restante do modelo seja impresso, os demais elementos (o cubo e o arco) serão testados quanto à capacidade de impressão 3D e às propriedades de anti-aliasing.

• Quem o projetou?  Siraya Tech
• Qual a sua popularidade de impressão 3D? Este modelo tem mais de 35.400 visualizações e mais de 5.000 downloads no Cults.
• Onde encontrar?  Siraya Tech , Cults

3 – Torre

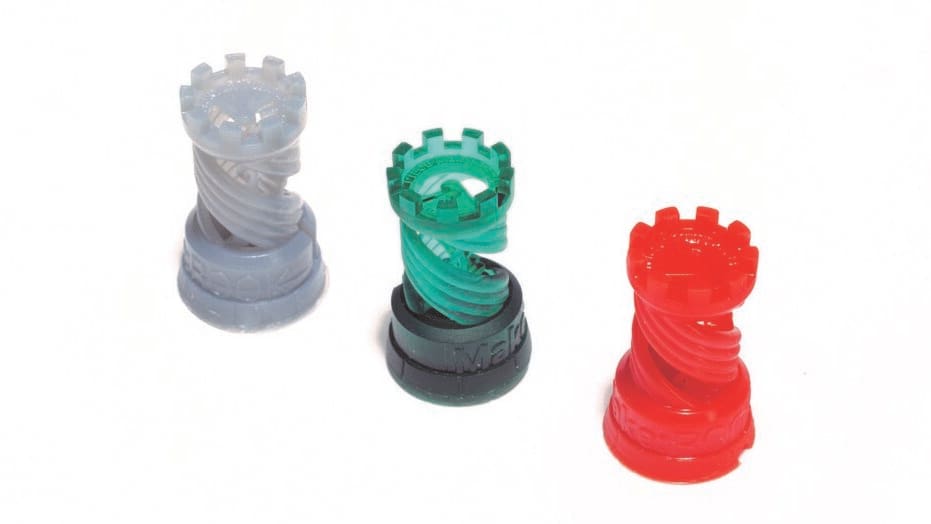

Provavelmente você já viu a Torre enquanto navegava por qualquer conteúdo sobre impressão 3D online. É basicamente uma torre de xadrez, mas com curvas, saliências e detalhes finos, incluindo uma escada e texto visível. Essas características a tornam um clássico “teste de tortura” para testar os limites da sua impressora.

Embora não haja parâmetros específicos indicados pelo modelo, esta impressão 3D esteticamente agradável testa resolução e tempos de exposição.

• Quem o projetou?  Make
• Qual é o seu nível de impressão 3D/popularidade? Sendo um dos modelos de teste de impressão 3D mais antigos e populares para todos os tipos de impressoras, o Make: Rook possui 84 ​​marcas e já foi baixado mais de 62.000 vezes nos dois sites combinados.
• Onde encontrar? Thingiverse , Cults

4 – Cubo de Calibração da Cidade Oculta

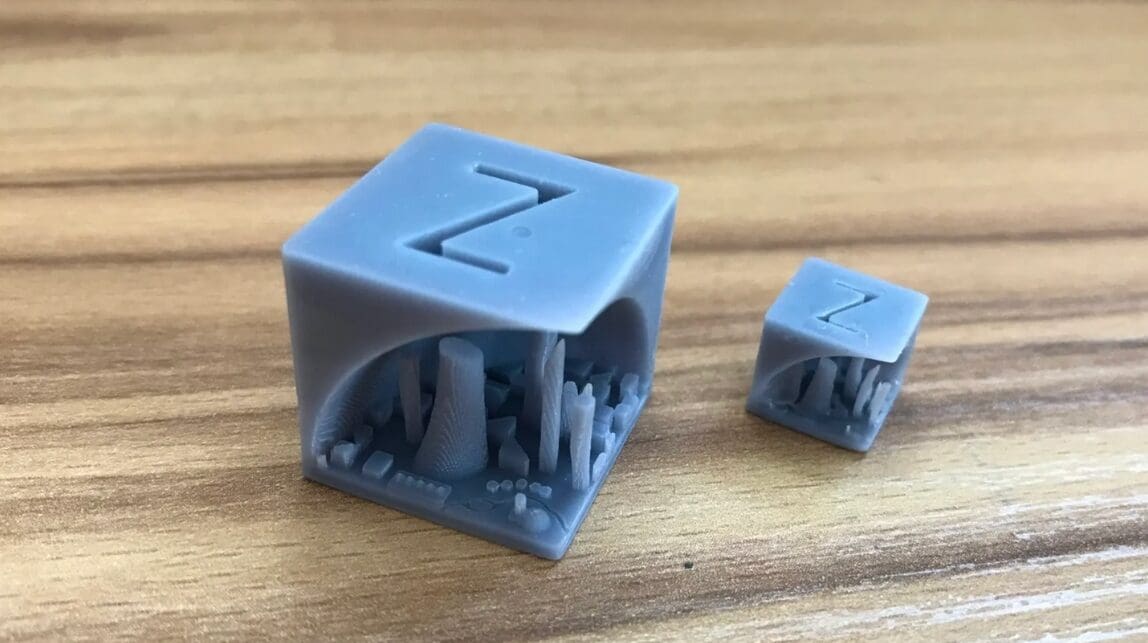

Na impressão 3D, cubos de calibração são populares para o ajuste fino das configurações da impressora. Mas e se um cubo de calibração guardasse um segredo? Dê uma olhada no Cubo de Calibração Hidden City – uma criação que esconde habilmente uma paisagem urbana em seu interior. O designer combinou um  cubo de calibração  com um  modelo de horizonte , ocultando engenhosamente a intrincada paisagem urbana dentro do tamanho padrão de 20 mm do cubo.

Inicialmente projetada para impressão 3D em PLA , a designer sugere que o teste seja feito com resina. Com sua notável capacidade de capturar detalhes complexos, a resina realça os detalhes sutis da paisagem urbana. Quando testada por entusiastas como  Bastock  em uma impressora de resina, os resultados foram excelentes, com grande riqueza de detalhes e profundidade já na primeira tentativa.

Os edifícios compactos dentro da cidade permitem testar tolerâncias e viscosidade da resina, fornecendo insights para ajustes. Além disso, como os edifícios estão compactados dentro deste cubo compacto, é possível observar como a resina se comporta em espaços complexos. Ao observar os resultados, é possível fazer ajustes na concentração de pigmentos ou nas configurações de exposição para obter estruturas de edifícios mais nítidas e definidas.

• Quem projetou isso?  jq910
• Quão popular/imprimível é?  Este modelo foi baixado cerca de 2.400 vezes e 9 versões foram compartilhadas nos dois sites juntos.
• Onde encontrar? Thingiverse , Printables

5 – Objeto de calibração Prusa SL1

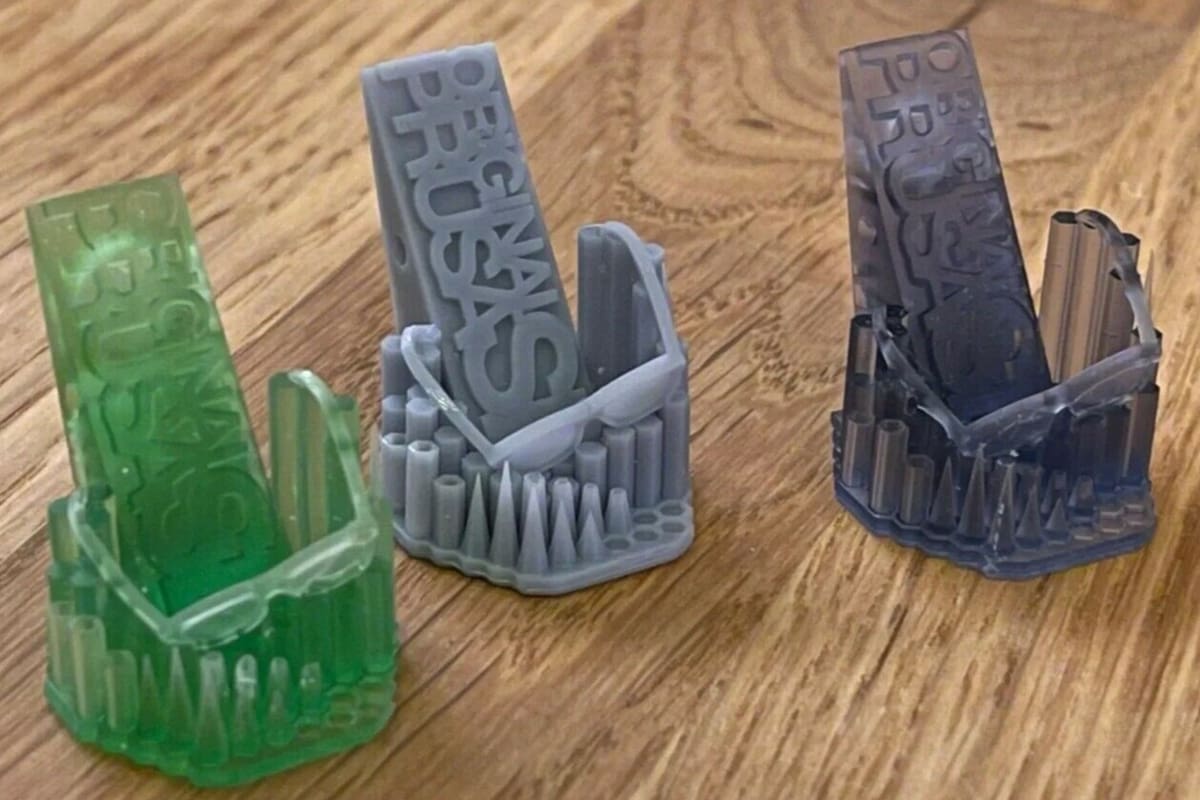

Embora a Prusa , um pilar na comunidade de impressão 3D FDM, tenha chegado um pouco tarde ao cenário da impressão em resina, desenvolveu seu próprio modelo de calibração exclusivo para a Prusa SL1 e SL1S . O modelo já vem pré-carregado em todas as impressoras SL1. Após a impressão 3D, os usuários devem procurar por problemas como elementos e geometria ausentes, peças mescladas, deformações ou furos.

Em conjunto, qualquer uma dessas imperfeições visíveis pode ajudar a solucionar problemas em configurações básicas, como tempo de exposição, altura da camada e aderência da camada. Por exemplo, as letras ou números do modelo indicarão superexposição se parecerem muito espessos ou se fundirem. Em contraste, as lentes da armação dos óculos não serão impressas se o modelo estiver subexposto. Você pode ajustar suas configurações e reimprimir para avaliar seu progresso.

• Quem o projetou?  Prusa3D
• Quão imprimível/popular é? A Calibração SL1 da Prusa tem 11 versões e mais de 2.500 downloads.
• Onde encontrar?  Imprimíveis

6 – Objeto de calibração Prusa SL1

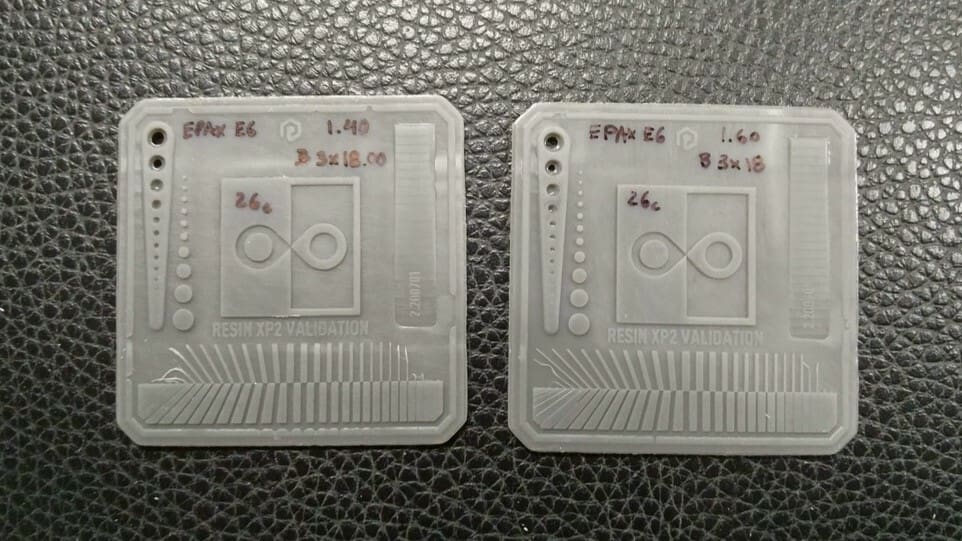

A Matriz de Validação é o modelo de teste mais rápido para impressão 3D desta lista e utiliza a menor quantidade de resina. Ela contém quatro recursos diferentes, todos para testar o equilíbrio de exposição. Para imprimir este modelo com sucesso e resultados precisos, o designer recomenda fortemente uma contagem de quatro camadas inferiores. Seu formato compacto e tempos de impressão 3D rápidos tornam a Matriz popular para vídeos e tutoriais do YouTube voltados para iniciantes em impressão 3D em resina.

Em termos de testes, deve haver o mesmo número de pinos e furos no lado esquerdo da Matriz. No centro, há um quadrado com duas gotas que devem se encontrar no meio. O quadrado em si deve ter 20 mm de comprimento e largura, com uma borda de 1 mm no lado direito.

• Quem o projetou?  Photonsters
• Quão imprimível/popular é? A matriz de validação tem 12 versões no Printables e há quase 166.000 visualizações do tutorial do Slice Print Roleplay no YouTube.
• Onde encontrar?  GitHub , Cults (compartilhado por X3MSnake), Printables (compartilhado por RedNightPrinting)

7 – Matriz de Calibração de Michael

A Matriz de Calibração de Michael é uma combinação de testes elaborada pelo designer para levar a calibração de impressoras de resina a novos patamares. Inspirada na  matriz de validação da Phrozen e nos Cones de Calibração  da Tableflips , esta versão os combina e adiciona mais detalhes para testar impressoras de resina. Inclui triângulos de exposição, cones variáveis, tabuleiros de xadrez, elementos de profundidade, fendas e muito mais.

Cada elemento é crucial, seja para testar a capacidade de impressão 3D, a resolução ou a precisão dimensional. Para começar, os cones, cilindros e fendas permitem examinar a largura e a altura mínimas das aberturas, permitindo o ajuste fino das configurações de exposição e das quantidades de pigmento. Além disso, a Matrix incorpora testes de exposição independentes e avaliações de saliência plana para avaliar a rigidez da camada, um fator essencial para obter impressões robustas e duráveis.

Além disso, possui elementos para avaliação de contração e limpeza de resina. Por exemplo, os cilindros empilhados de três camadas permitem a análise de contração e a avaliação da capacidade de drenagem da resina dos espaços. Além disso, a Matriz possui rosca e porca M3 para avaliação de nivelamento ou corte de rosca. Com uma gama diversificada de componentes, a Matriz de Calibração serve como um teste de impressão 3D abrangente para resina.

• Quem projetou isso?  Biolippi
• Quão imprimível/popular é?  Este modelo tem apenas uma versão publicada e cerca de 5.800 downloads, mas é um dos testes mais completos para impressoras de resina. Recebeu mais de 385 curtidas no Thingiverse.
• Onde encontrar?  Thingiverse

8 – Peça de calibração de contração e exposição

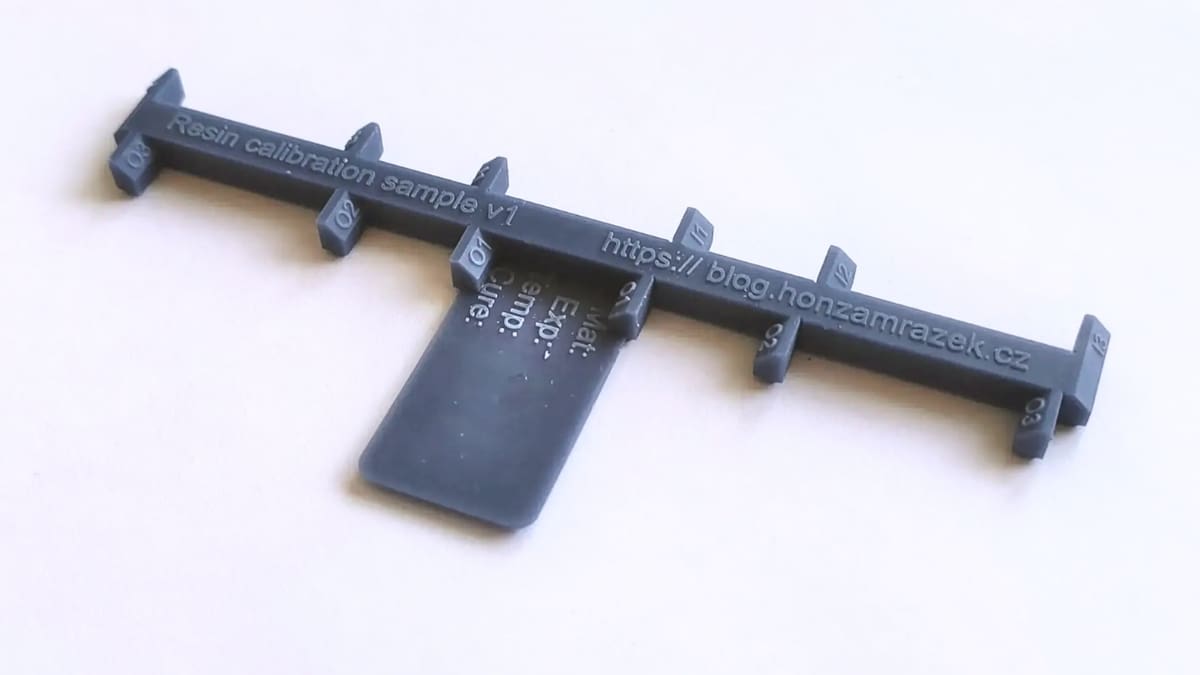

Deseja que suas impressões em resina atendam às dimensões precisas? A Peça de Calibração de Contração e Exposição foi projetada para ajudar você a estimar e neutralizar a contração da resina. A resina naturalmente contrai aproximadamente 1-2% do volume total à medida que cura. Esta peça de calibração oferece uma maneira prática de medir com precisão a contração de um material específico.

A sugestão do designer é imprimir usando configurações padrão. A peça deve ser colocada plana sobre a placa de construção e deixada para curar. Uma vez concluída, torna-se um teste de impressão 3D útil para medir o grau de contração. Jan Mrázek criou o teste de impressão 3D em resina, que vem em duas variações: uma para impressão 3D direta e outra que pode ser usada como molde para a criação de um modelo de silicone.

Este modelo é útil para quem deseja aprender sobre contração de resina, bem como sangramento por exposição, por meio de uma pequena impressão 3D de teste e alguns cálculos.

• Quem o projetou?  yaqwsx
• Quão popular/imprimível é?  Este modelo tem 3 versões publicadas e cerca de 1.600 downloads. Para operações mais complexas, o criador disponibilizou uma calculadora, que te fornece os valores de contração e configurações para seu fatiador.
• Onde encontrar?  Imprimíveis

9 – Medição de Calibração

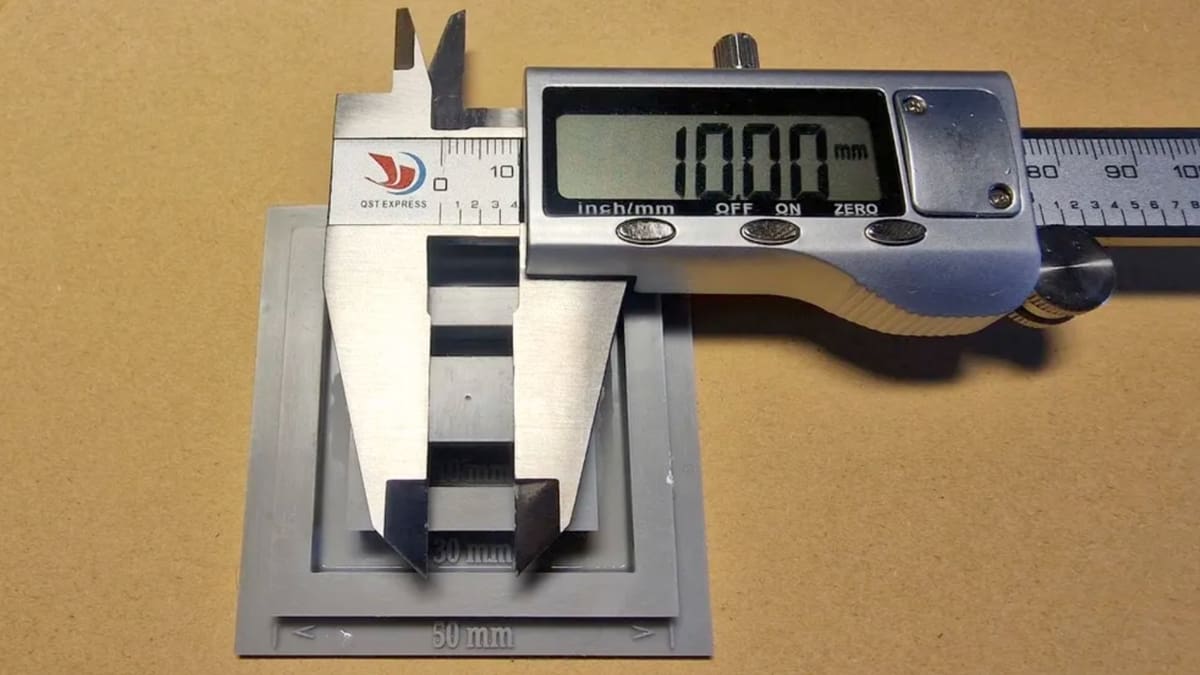

Na busca por impressões 3D precisas, a calibração desempenha um papel crucial, e esta impressão 3D de medição de calibração para resina está aqui para ajudar você a alcançar exatamente isso. O objetivo principal é validar a precisão da impressora medindo cinco comprimentos distintos, variando de 10 a 50 mm. Você precisará de um paquímetro digital ou um vernier , que se tornará sua ferramenta essencial nessa jornada de calibração.

Esta impressão 3D de teste está disponível em duas variantes de altura. Você pode escolher entre as duas opções de acordo com sua preferência por velocidade de impressão 3D ou facilidade de uso. A primeira variante, a mais longa, tem uma altura vertical total de 17 mm, enquanto a segunda, a mais rápida, tem 7 mm. Essa diferença de altura influencia a facilidade de medição, tornando a variante mais longa mais acessível.

Para obter as medições, você pode usar as garras externas de um paquímetro para medir 50 mm, 30 mm e 10 mm com facilidade. Para medições precisas de 20 mm e 40 mm, as garras internas do paquímetro devem ser usadas para garantir a precisão em cada medição de calibração.

• Quem o projetou?  DidaW
• Quão imprimível/popular é?  Embora este modelo tenha pouco mais de 850 downloads e 1 versão publicada, a impressão 3D original deste modelo parece boa e é tão útil para calibração de medições quanto possível.
• Onde encontrar?  Printables ,  Thingiverse

10 – Lattice Benchy 1

Quer testar os limites da resolução da sua impressora e exibir os elementos de design complexos que uma impressora de resina pode produzir? Para isso, a Lattice Benchy 1, uma releitura do renomado  modelo de teste 3DBenchy , é uma impressão 3D de teste ideal. Suas curvas suaves, pequenos furos e recursos complexos oferecem uma excelente oportunidade para testar e refinar a resolução de impressoras de resina.

Ao imprimir este modelo, você pode examinar o desempenho da impressora em vários aspectos. Da qualidade da superfície à precisão dimensional, o Lattice Benchy 1 também avalia a precisão e a capacidade da impressora de produzir estruturas complexas. Além disso, esta impressão 3D de teste demonstra as capacidades de todo o sistema de impressão 3D, desde a viscosidade do material até o resultado final.

Mais do que um lindo rebocador, o Lattice Benchy 1 oferece um vislumbre da precisão da impressão 3D em resina. Esta impressão 3D tem 100 mm de comprimento e apresenta estruturas de treliça com apenas 1 mm de diâmetro, demonstrando a notável precisão das impressoras de resina.

• Quem projetou?  DaveMakesStuff
• Quão imprimível/popular é?  Este modelo tem 2 versões publicadas e recebeu cerca de 290 curtidas no Thingiverse – números que certamente continuarão crescendo.
• Onde encontrar?  Thingiverse
