Altura da camada de impressão 3D: qual a importância disso?

Como o nome sugere, a altura da camada refere-se à altura exata de cada camada de plástico extrudada, curada ou sinterizada por uma impressora 3D. Essa configuração é ajustada com um programa fatiador e tem um efeito significativo na impressão 3D final. Usada corretamente, essa configuração pode aumentar a velocidade, a resolução e a suavidade da impressão.

Observe que a altura da camada em impressoras 3D é normalmente medida em mícrons, sendo um mícron equivalente a 0,001 mm. Um aspecto importante ao lidar com a altura da camada em impressoras 3D de modelagem por deposição fundida (FDM) é que uma camada vertical mais curta resulta em uma linha horizontal mais espessa, e uma camada vertical mais alta resulta em uma linha horizontal mais fina. Isso pode comprometer a precisão no plano horizontal, especialmente em pequenas peças móveis, às vezes utilizadas por mecanismos de impressão 3D no local.

Agora que sabemos um pouco mais sobre a altura da camada, veremos como ajustar a configuração corretamente em relação à velocidade, resolução e suavidade. Vamos lá!

Otimizando a velocidade de impressão 3D

Um dos motivos mais comuns para alterar as configurações de altura das camadas da impressora 3D é aumentar a velocidade de impressão . Uma altura de camada maior significa que a impressora 3D não precisa imprimir tantas camadas para atingir a mesma altura total, resultando em uma impressão 3D mais rápida.

Geralmente, aumentar a altura da camada diminui a resolução e a qualidade da impressão 3D. Essa “dica” é, portanto, mais indicada para impressões 3D grandes, onde detalhes finos serão ignorados ou retocados durante o pós-processamento .

A altura da camada pode ser otimizada para cada impressão 3D, a fim de atingir a velocidade máxima, mantendo uma determinada resolução. No entanto, isso deve ser avaliado individualmente para cada uma das várias impressoras 3D, pois são necessários muitos ajustes para imprimir com eficiência.

Alguns fabricantes juram pela teoria do “número mágico”, em que os números mágicos são as alturas das camadas que funcionam melhor em uma impressora 3D específica. Você define a altura da camada como um múltiplo da distância de passo definida pelo seu motor de passo . Assim, na Ender 3, que tem uma distância de passo de 0,04 mm, alturas de camada de 0,16, 0,2 e 0,24 mm resultariam em impressões 3D equilibradas e detalhadas com um tempo de impressão 3D rápido.

Também vale ressaltar que, se a sua prioridade for velocidade, a altura máxima da camada que você deve definir é 80% do diâmetro interno do seu bico . Assim, por exemplo, se você tiver um bico com diâmetro de 0,4 mm, a altura máxima da camada recomendada é 0,32 mm.

Aumentando a Resolução

Um fato pouco conhecido na comunidade de impressão 3D é que a maioria das impressoras 3D tem uma resolução vertical maior do que a horizontal. Por quê? Os fusos de avanço levam mais tempo para se mover, oferecendo à impressora 3D uma posição vertical muito mais precisa do que as correias dentadas usadas nos outros eixos. Assim, a impressora pode criar um nível de detalhe maior em uma superfície vertical do que em uma horizontal.

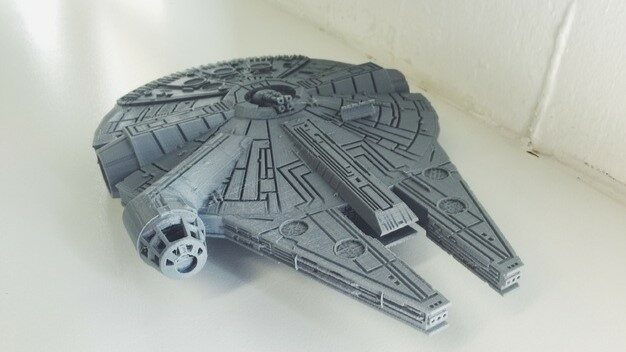

Este é um dos motivos pelos quais o design “Fillenium Malcon” da aaskedall é tão popular entre os fãs de Star Wars . Ele mantém detalhes incríveis quando impresso em uma ampla variedade de máquinas. Uma altura de camada mais baixa na impressora 3D, é claro, tornará a impressão 3D mais lenta, mas a impressora 3D colocará mais camadas para uma determinada altura, permitindo maior detalhamento.

Lembre-se de que impressoras 3D diferentes têm resoluções máximas diferentes para a altura da camada. A menor altura padrão geralmente fica entre 50 e 100 mícrons (0,05 e 0,1 mm). Impressoras 3D de baixo custo geralmente não oferecem tanta precisão, como a Ender 3 V2, que apresenta ótimos resultados com uma altura mínima de camada de 0,1 mm. No entanto, não é aconselhável reduzir a altura.

Portanto, deve-se considerar a altura mínima da camada ao comprar uma impressora 3D. Impressoras 3D de resina e laser geralmente têm uma altura mínima muito menor em comparação com as impressoras FDM , o que explica as impressões 3D incrivelmente detalhadas que elas podem criar.

Alisando a superfície

Outro uso do detalhe extremo disponível com camadas de altura menor é suavizar impressões 3D. Com uma camada de altura menor, as camadas se tornam menos óbvias e as impressões 3D, mais suaves. Com uma camada de altura maior, a superfície da impressão 3D se torna áspera e as camadas claramente visíveis.

Com esse conhecimento, você pode garantir que impressões 3D que exigem um acabamento extremamente suave, como eixos ou mecanismos de impressão no local, sejam o mais suaves possível, reduzindo a altura da camada da impressora 3D. Isso, como você provavelmente pode imaginar, aumenta os detalhes, mas diminui a velocidade de impressão. Portanto, tenha cuidado com tempos de impressão 3D longos em peças grandes.

Se tempo e suavidade são essenciais, um pós-processamento pode ser a melhor opção, com opções especiais para PLA , PETG e ABS . Há também mais alguns truques que você pode tentar…

Outras configurações

Ajustar algumas configurações específicas do fatiador pode refinar ainda mais a altura da sua camada. Abordaremos algumas configurações de altura de camada no Cura , sem dúvida o fatiador FDM mais popular, para ajudar você a obter a melhor impressão 3D possível.

Altura da camada inicial

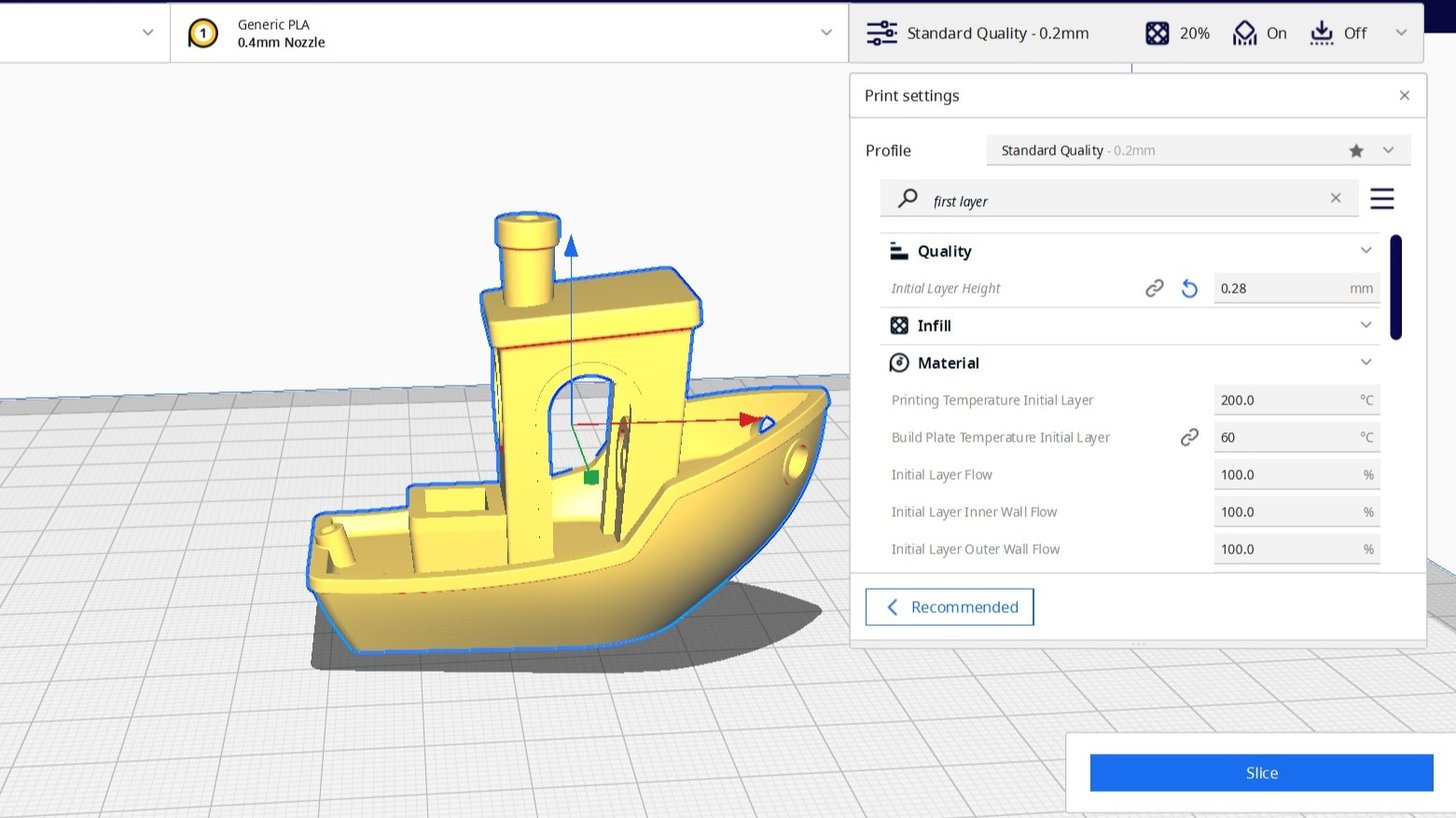

A primeira coisa, apropriadamente, é a configuração da altura da camada inicial. Como base da sua impressão, é importante garantir que a primeira camada tenha aderência correta à plataforma de impressão. Você pode ajustar a configuração da altura da camada inicial no Cura para melhorar a adesão e reduzir irregularidades. Se a configuração for muito baixa, pode ocorrer esmagamento, também conhecido como “pé de elefante” .

Para obter melhores resultados, defina a altura da camada inicial um pouco mais alta do que o restante da impressão. Por exemplo, se estiver imprimindo em 3D com uma altura de camada padrão de 0,2 mm, defina a altura da primeira camada como 0,24 mm ou 0,28 mm.

Altura da Camada Adaptativa

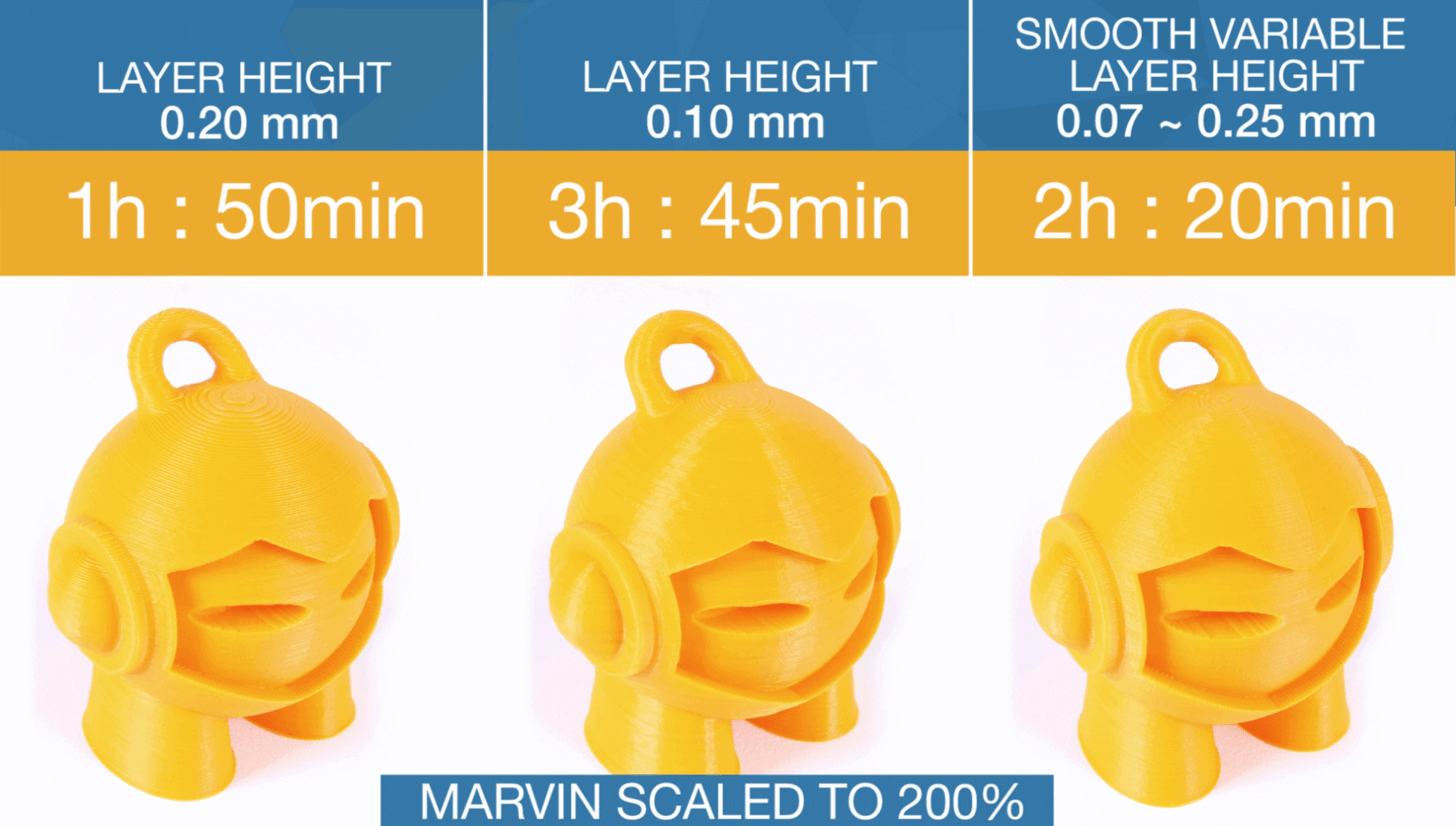

A altura adaptável da camada do Cura é outra configuração útil que permite variar a altura da camada ao longo de uma impressão 3D. Isso resulta em maior precisão para a altura do eixo Z, já que o fatiador não precisa arredondar as camadas para cima ou para baixo para que sejam divisíveis pela altura definida. Em vez disso, a configuração aplicará uma altura de camada menor ou maior, dependendo das características do modelo. Por exemplo, a altura da camada será menor para partes mais detalhadas e maior para seções sem características. Curvas mais suaves e pós-processamento reduzido são alguns outros benefícios.

Para usar isso, ative a opção “Usar Camadas Adaptáveis” nas configurações de impressão 3D. Você pode ajustar os parâmetros relacionados, incluindo Variação Máxima, Tamanho do Passo de Variação e Tamanho da Topografia, para controlar como o recurso é aplicado à sua impressão 3D.
