É mais fácil do que você pensa converter uma impressora 3D em uma cortadora a laser! Confira este guia rápido para saber mais.
Esteja você procurando criar mais do que peças impressas em 3D ou apenas expandir os materiais com os quais trabalha, o corte e a gravação a laser são uma excelente escolha. Ele permite que você trabalhe com outros materiais além do plástico e não requer muita experiência.
Mas talvez a melhor parte seja que essa tecnologia pode ser adaptada a partir de uma impressora 3D sem problemas. O sistema de movimento das impressoras 3D excede em muito os requisitos para corte a laser, e os módulos de diodo laser podem ser tão pequenos quanto os conjuntos de extremidade quente.
Converter uma impressora 3D em um cortador e gravador a laser é uma decisão e tanto. Neste artigo, falaremos sobre a tecnologia laser em geral, abordaremos as precauções de segurança necessárias e, em seguida, discutiremos as principais etapas para transformar sua impressora 3D.
Lasers 101
O corte a laser é um processo em que um feixe de laser remove seletivamente o material ao longo de um determinado caminho, vaporizando-o. A gravação é basicamente a mesma, mas em vez de remover o material, ela marca a superfície, alterando sua aparência por meio da oxidação.

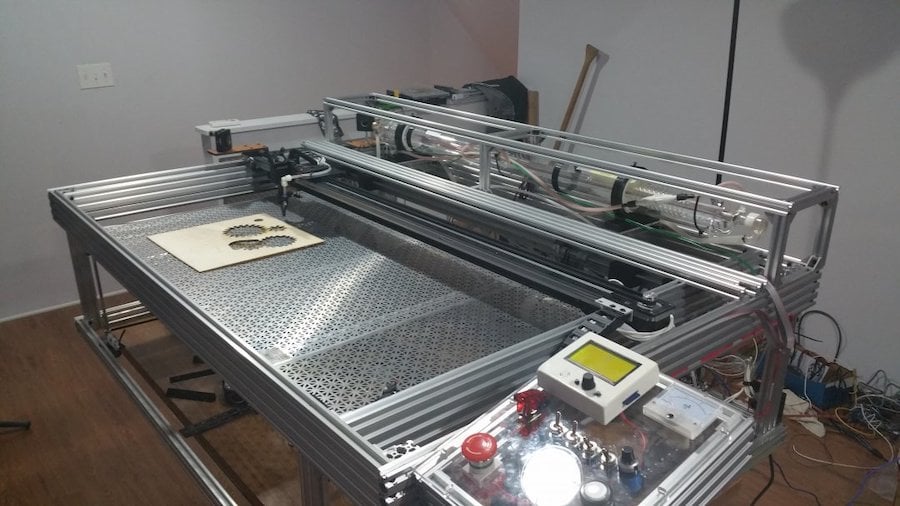

Duas tecnologias primárias de laser são usadas para a fabricação de desktops: CO2 e diodo. CO2 Os lasers são poderosos o suficiente para cortar a maioria dos materiais, incluindo alguns metais, e são amplamente usados para aplicações industriais.
No entanto, CO2 as máquinas a laser são volumosas e requerem hardware frágil um tanto caro, como CO2 tubos, espelhos e lentes. Por outro lado, os lasers de diodo são leves e relativamente baratos. Eles são compostos principalmente por um único pequeno módulo.
Os lasers de diodo são muito menos potentes que o CO2, adequado para gravar e cortar folhas finas de balsa e compensado. Para efeito de comparação, um CO2 O laser pode produzir até 400 W de potência, enquanto os lasers de diodo podem produzir apenas 10 W no máximo.
Requisitos de segurança
As máquinas a laser são perfeitamente seguras para uso doméstico se forem mantidas e operadas adequadamente e atenderem a todos os requisitos de segurança.
Se você está pensando em converter sua impressora 3D em um cortador/gravador a laser, deve se informar sobre os perigos de tal equipamento. As principais preocupações de segurança são riscos de incêndio, gases tóxicos e vapores liberados durante o processo de corte/gravação e qualquer exposição ao próprio feixe de laser.
Para evitar riscos de incêndio, nunca deixe o sistema sem vigilância durante um trabalho de corte/gravação e sempre mantenha o interior da máquina e as áreas circundantes livres de detritos e materiais inflamáveis. Ter um extintor de incêndio por perto também é uma boa prática.
Em relação aos vapores tóxicos, as máquinas a laser podem ser operadas em ambientes fechados, desde que estejam em uma sala bem ventilada e tenham um sistema de exaustão adequado. Um invólucro é essencial para evitar a exposição a esses vapores, e você também deve garantir que pode trabalhar com segurança nos materiais que está cortando/gravando.
Por último, mas não menos importante, os lasers de Classe 4 podem causar lesões oculares graves, portanto, óculos adequados são obrigatórios em todos os momentos. Os feixes de laser gerados pelos módulos de diodo são os mais perigosos e requerem óculos específicos para comprimentos de onda específicos. Verifique com o fabricante para determinar exatamente quais óculos são necessários e compre um par de óculos de alta qualidade.
Outras práticas gerais de segurança incluem manter crianças e animais de estimação longe da máquina durante a operação e garantir que a manutenção esteja sempre atualizada. O uso de uma superfície de trabalho adequada para a máquina a laser também é altamente recomendado.
É para você?
Se os requisitos de segurança ainda não o assustaram, há algumas outras considerações antes de decidir se deve prosseguir com a conversão.
Pode ser bastante assustador converter uma impressora 3D em um CO2 máquina a laser, considerando os tamanhos dos tubos e o complicado sistema de espelho. Por esse motivo, é melhor nos atermos aos lasers de diodo.
Lembre-se, no entanto, de que esses lasers só podem cortar alguns materiais como papel, papelão e balsa e compensado de 3 a 5 mm de espessura. Devido ao comprimento de onda do laser, ele não pode cortar ou gravar materiais transparentes como acrílico.
Portanto, considere todas as considerações práticas e de segurança antes de decidir converter sua impressora 3D em uma máquina a laser.
Como fazer isso
O processo de conversão de uma impressora 3D em uma máquina a laser varia, mas geralmente abrange as mesmas etapas.
Em primeiro lugar, precisamos escolher o módulo de laser que melhor atenda aos nossos requisitos (funcionalidade e preço, por exemplo). Então, temos que descobrir como adaptá-lo à interface eletrônica e física da impressora.
O Módulo Laser
Lasers de estado sólido poderosos são um desenvolvimento relativamente recente, mas o mercado rapidamente acompanhou a demanda por módulos de laser de diodo.
A potência do laser invariavelmente varia entre 1 a 10 W. Alguns lasers de marca branca que você pode ver online estão listados como 30 ou até 40 watts, mas isso definitivamente não é potência de saída óptica.
O poder definirá quais materiais podem ser gravados e se pode cortar materiais como madeira (e qual a espessura). Os fabricantes de laser geralmente fornecem uma lista de materiais que podem ser gravados e cortados, portanto, verifique isso.
Uma distância focal ajustável, que às vezes você verá como um recurso anunciado, não é realmente importante aqui, pois o eixo Z da impressora 3D pode aumentar ou diminuir o módulo para corresponder à distância fixa.
A assistência de ar é um recurso interessante, pois sopra o ar diretamente na superfície para dissipar as partículas que interferem no laser, proporcionando cortes muito mais limpos. Alguns lasers têm esse recurso integrado.
Compatibilidade & Fiação

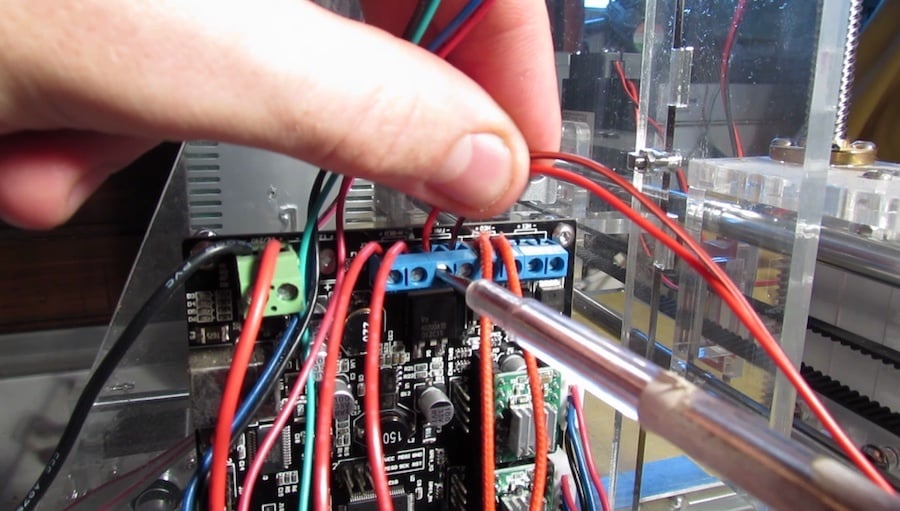

A maioria dos módulos a laser pode ser conectada diretamente à placa controladora da impressora 3D. O ventilador de resfriamento de peças em uma impressora 3D requer uma saída de potência variável para controlar sua velocidade, e é essa porta que pode alimentar e controlar o laser.
Alguns lasers requerem uma entrada de alimentação dedicada de 12 V. Isso geralmente é feito por meio de uma placa de driver separada que pode ser alimentada pela unidade PSU da impressora ou por uma fonte de alimentação externa. Essa configuração também requer conexão à impressora por meio da porta do ventilador.
Consulte a documentação do fabricante do laser para obter instruções de fiação adequadas.
Instalação
Instalar e montar o módulo laser é talvez a única grande mudança de hardware em todo esse processo de conversão. Embora muitos lasers venham com suportes personalizados, algum tipo de adaptação sempre será necessária.
Felizmente, você já tem uma impressora 3D, então quase tudo é possível. Você pode encontrar designs para anexos em repositórios como Thingiverse e Printables que correspondam ao seu módulo e impressora 3D.
Se não, talvez seja hora de experimentar algum software de modelagem 3D como o Tinkercad. O modelo não precisa ser sofisticado, apenas uma interface entre os orifícios e parafusos que segurarão a extremidade quente.
Depois de conectar o módulo a laser à sua impressora 3D, é basicamente isso! No entanto, pode ser necessário considerar algum novo firmware para começar a gravar ou cortar.
Próximos passos
Um cortador e gravador a laser é uma das máquinas mais legais que você pode ter em sua casa, pois permite que você faça coisas com uma gama mais ampla de materiais do que o filamento de plástico extrudado. Um cortador e gravador a laser é uma das máquinas mais legais que você pode ter em sua casa, pois permite que você faça coisas com uma gama mais ampla de materiais do que o filamento de plástico extrudado.
Se você continuar comprometido em fazê-lo, há vários produtos disponíveis em fabricantes de impressoras e terceiros. A Creality possui kits de laser especiais para adicionar (não substituir) módulos de laser na Ender 3 (V2/Pro/Max) e 5, bem como para a 3 S1 (Pro).
Certifique-se de verificar alguns tutoriais passo a passo também. O usuário do Instructables, Gosse Adema, documentou sua conversão do Anet A8 em um cortador e gravador a laser, enquanto o canal do YouTube Teaching Tech mostra como fazer isso em qualquer impressora 3D.
Este artigo foi inicialmente publicado por All3DP.
