Configuração de suporte no fatiador

Na parte anterior, foi explicada a forma de evitar suportes ao máximo. No entanto, isso significa que o usuário frequentemente estará trabalhando no limite, onde existe o risco de instabilidade do modelo. Para minimizar esse risco, aqui estão algumas dicas gerais.

• Garanta que a impressora 3D esteja perfeitamente calibrada.
• Assegure que o material de impressão seja resfriado o mais rápido possível. Quanto mais tempo o material demora para esfriar, maior a probabilidade de a ponte (bridge) ou a saliência (overhang) se deformarem ou falharem. Use as ventoinhas de resfriamento da camada em alta potência. Além disso, reduza a temperatura de impressão para o mínimo funcional recomendado para o material.
• Reduzir a velocidade de impressão também auxilia no resfriamento e é especialmente útil ao imprimir pontes mais longas e saliências complexas.
• Se possível, tente usar a menor altura de camada. Uma altura de camada menor significa menos massa depositada em cada passada do bico. Isso também ajuda a resfriar o material mais rapidamente.

Configuração do Slicer

Às vezes é impossível evitar as estruturas de suporte. Mas, mesmo nesses casos, deve-se fazer o possível para garantir que elas sejam estáveis, fáceis de remover, não danifiquem a superfície da peça e não desperdicem muito material.

O software de fatiamento (slicer) oferece diversas maneiras adicionais de ajustar os parâmetros de suporte. A maioria dos softwares pode gerá-los automaticamente, mas também oferece um modo manual onde o usuário pode adicionar ou remover suportes conforme desejar. Além disso, o slicer oferece várias configurações distintas que controlam os seguintes aspectos:

• Posicionamento
• Resistência
• Facilidade de remoção após a impressão
• Danos à superfície da impressão

Este artigo optou por focar no Cura, por ser um dos fatiadores gratuitos mais populares disponíveis. No entanto, outros softwares como Bambu Studio e o PrusaSlicer possuem suas próprias versões de controle de Suporte.

O Cura oferece uma série de configurações relacionadas à estrutura de suporte na seção “Suporte” das “Configurações Personalizadas” (Custom Settings). Se o usuário souber manipular essas configurações corretamente, é possível criar suportes que atendam à maioria dos requisitos essenciais.

Suportes Gerados Automaticamente

Em primeiro lugar, como verificar se o modelo precisa de suporte adicional?

O Cura facilita isso. Depois de importar o modelo para o Cura e posicioná-lo na mesa de impressão virtual, deve-se procurar pelas seções coloridas em vermelho. Essas são as partes onde o Cura detectou saliências (overhangs).

Se for vista uma área vermelha na base, onde o modelo toca a mesa de impressão, não é preciso se preocupar com essa área. A própria mesa de impressão cuidará disso. Pequenas áreas vermelhas no topo de furos ou entre duas estruturas são chamadas de pontes (bridges), e o Cura também as tratará automaticamente.

Se houver outras partes destacadas em vermelho, preste atenção nelas. Para começar, é preciso ativar as estruturas de suporte geradas automaticamente para garantir que essas partes vermelhas sejam impressas com sucesso. Para fazer isso, basta marcar a caixa de seleção “Gerar Suporte” na seção “Suporte”.

Provavelmente, após habilitar a estrutura de suporte, o usuário não verá nenhuma mudança na visualização do modelo. Isso acontece porque o Cura não exibe estruturas de suporte na visualização padrão “Sólido”. Para ver os suportes gerados, mude para a visualização “Camada” (Layer view). O material de suporte (linhas e volumes) será exibido em ciano (ou azul-esverdeado). Mova o controle deslizante de camadas (slider) para cima e para baixo para ver onde o suporte foi adicionado ao modelo.

Suporte em Forma de Árvore ou Linear

Por padrão, o Cura gera estruturas de suporte lineares (em formato de grade ou “treliça”). A partir da versão 3.2, o Cura introduziu a possibilidade de usar suportes em forma de árvore em vez dos suportes em grade padrão.

Posicionamento da Estrutura de Suporte

Ao ativar a estrutura de suporte, uma configuração chamada “Posicionamento” aparece automaticamente na seção “Suporte”. A configuração “Posicionamento” permite controlar de forma ampla onde o suporte será gerado. Existem duas opções: “Em todo lugar” e “Tocando a mesa de impressão”. “Em todo lugar” é a opção selecionada por padrão.

Quando “Em todo lugar” está selecionada, o Cura tenta construir estruturas onde quer que sejam necessárias. Isso significa que serão gerados não apenas suportes erguidos a partir da mesa de impressão, mas também suportes que utilizam parte do próprio modelo como base. Essa é uma opção razoável na maioria dos casos, pois garante que todas as áreas instáveis tenham o apoio necessário.

No entanto, se essa opção for usada em modelos muito complexos, a peça poderá ficar completamente envolvida por material de suporte. Se isso não for desejado, basta alterar a configuração para “Tocando a mesa de impressão”. Isso criará suportes apenas nas seções salientes que estão entre a mesa de impressão e o modelo.

Ativar Teto de Suporte

Como a saliência de um modelo é impressa sobre as estruturas de suporte, nem sempre se obtém o melhor acabamento superficial nessas partes. A configuração “Ativar Teto de Suporte” pode ajudar com isso.

O “teto de suporte” é uma camada densa no topo da estrutura de suporte, que serve como uma “pele” sobre a qual a peça será impressa, melhorando o acabamento da superfície das saliências. Ao ativar essa configuração no Cura uma melhor qualidade de acabamento é obtida. No entanto, essa melhoria tem um custo, pois torna os suportes mais difíceis de remover do que o normal. Essa opção deve ser usada somente se o acabamento da superfície saliente for essencial para a funcionalidade da peça finalizada.

Configuração de Distância X/Y

Às vezes, os suportes são construídos muito perto da parede externa do modelo e deixam marcas em sua superfície. É possível evitar que isso aconteça usando a configuração (que pode estar oculta ou na seção avançada) “Distância X/Y do Suporte”.

A “Distância X/Y do Suporte” no Cura controla a distância mínima permitida entre as paredes verticais do modelo e o suporte no plano X/Y. Se os suportes estão danificando as paredes ou grudando nelas, o valor deve ser aumentado em incrementos de 0,2 mm até que as paredes fiquem lisas. No entanto, deve-se certificar de que não haja pequenas saliências nas paredes externas que ficarão sem suporte se essa distância for aumentada demais.

Configuração de Distância Z

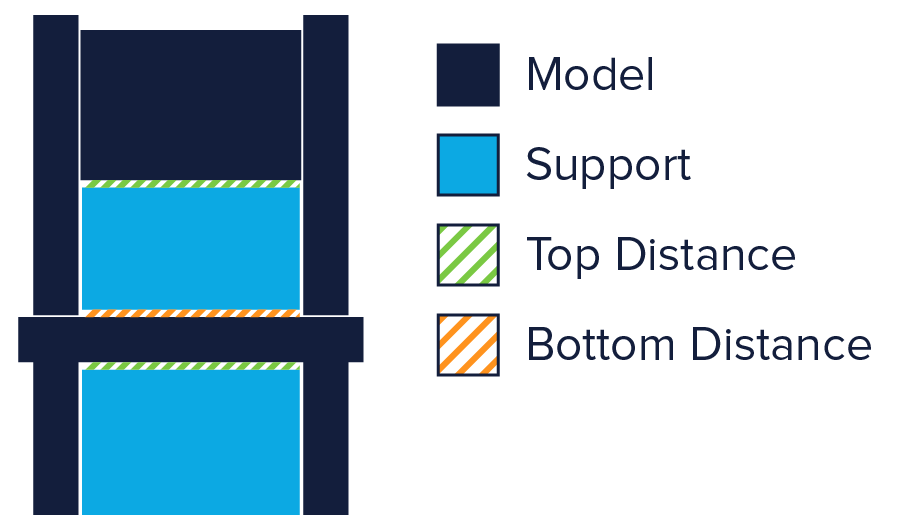

Para que o material de suporte se destaque facilmente sem arrancar camadas do modelo, a adesão entre o suporte e a peça deve ser mais fraca do que a adesão entre as camadas da própria peça. O Cura cria essa conexão mais fraca deixando um espaço entre o topo e a base do suporte e o modelo – esse espaço é conhecido como a “Distância Z”.

É possível facilitar a remoção dos suportes controlando as configurações (também avançadas/ocultas) de “Distância Z” na seção “Suporte”. O valor padrão para essa configuração geralmente é o mesmo que a altura da camada. Portanto, se a altura da camada for 0,1 mm, a Distância Z padrão também será 0,1 mm.

Se o material de suporte estiver difícil de separar do modelo, o valor deve ser aumentado em incrementos que sejam múltiplos da altura da camada, até que ele se solte facilmente. O Cura só pode aplicar essa distância em múltiplos de camadas inteiras; infelizmente, não é possível definir “meias camadas” de distância. Portanto, se uma Distância Z de 0,2 mm (para uma impressão de 0,1 mm de altura de camada) for excessiva, e 0,1 mm for insuficiente, alterações maiores devem ser feitas ao modelo para configurar a Distância Z corretamente.
