Dicas para minimizar suportes através do design

Na parte anterior, discutimos conceitos de geometria do suporte e seus tipos na impressora 3D de filamento. Essa parte aborda formas de minimizar suportes nas suas impressões 3D!

Integrando elementos de suporte ao modelo

Um truque para dispensar as estruturas de suporte é adicionar elementos ao próprio modelo que cumpram a mesma função. Essa técnica, aliás, é usada por escultores há séculos, como Antonio Canova demonstra abaixo com sua escultura “Vênus Vitrix”.

Aqui, o braço direito é uma saliência (ou overhang), mas é sustentado pelas almofadas. A perna esquerda também está suspensa, mas desta vez as dobras do tecido (a toga drapeada) servem de apoio.

Integrar estruturas de suporte ao design é mais uma arte do que uma ciência. É preciso criar elementos que se harmonizem ao design geral e que, ao mesmo tempo, suportem as saliências ou pontes (bridges). Quando feito corretamente, isso realça a beleza do modelo e torna o processo de impressão livre de suportes, economizando tempo, dinheiro e trabalho.

Chanfros

Outra forma de eliminar suportes é aplicando chanfros. Os chanfros são uma maneira elegante de transformar saliências problemáticas em inclinações que a impressora consiga imprimir sem suportes (respeitando a famosa regra dos 45 graus).

Por exemplo, se você tiver uma borda com inclinação aguda ou uma curva acentuada (que exigiria suporte), poderá substituí-la por uma borda angular que dispense o suporte. Esse design angular é chamado de chanfro.

Da mesma forma, se você tiver um furo horizontal no modelo, poderá convertê-lo em um furo chanfrado em forma de gota (conhecido como teardrop). Na maioria dos casos, isso não afetará a estética geral do modelo, mas ajudará a reduzir ou até eliminar a quantidade de suportes necessários para a impressão.

Minimizar suportes com a reorientação

Às vezes, minimizar as estruturas de suporte necessárias é tão simples quanto reorientar o modelo na base de impressão (ou mesa). Por exemplo, é muito melhor imprimir a caixa aberta mostrada abaixo com a abertura voltada para cima.

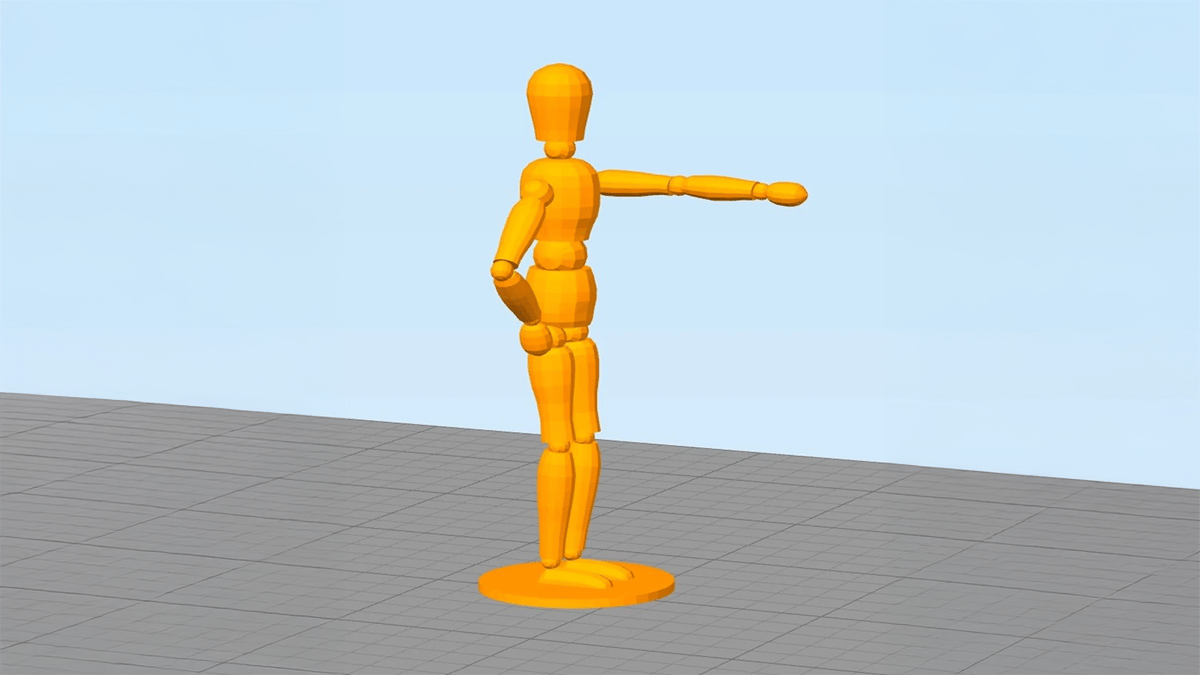

Considere, por exemplo, esta estatueta humana.

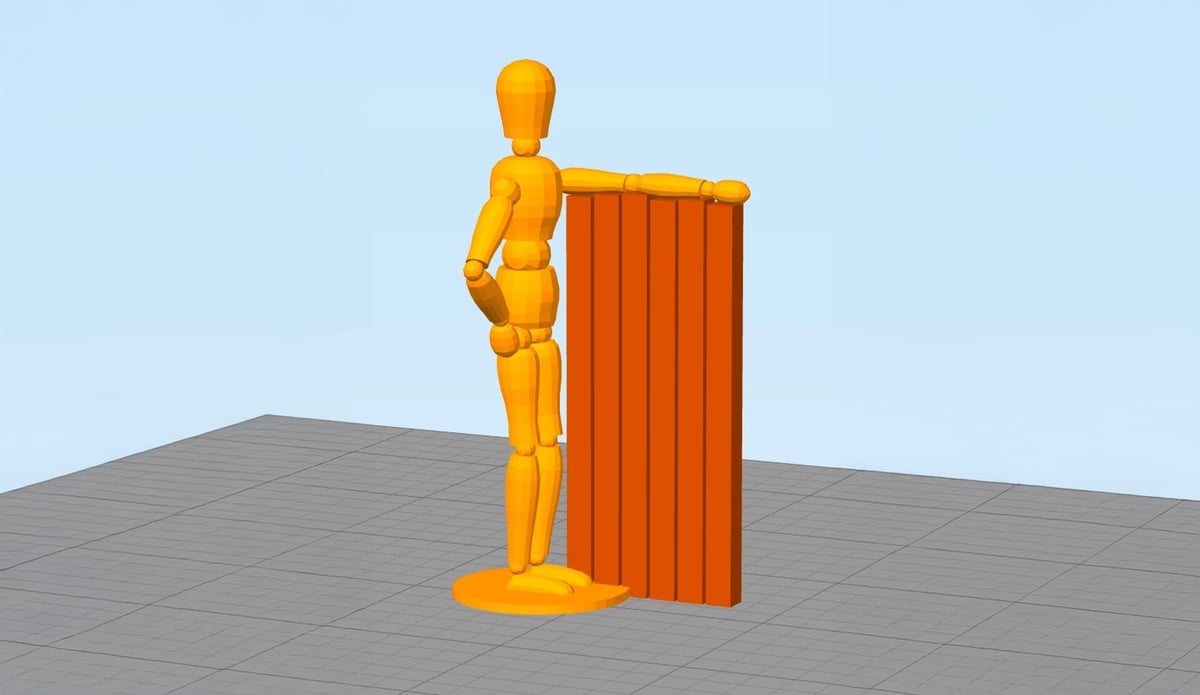

Se você imprimir o modelo na posição original, será preciso dar suporte ao braço esquerdo. Trata-se basicamente de uma longa saliência com um ângulo de 90 graus (um overhang extremo).

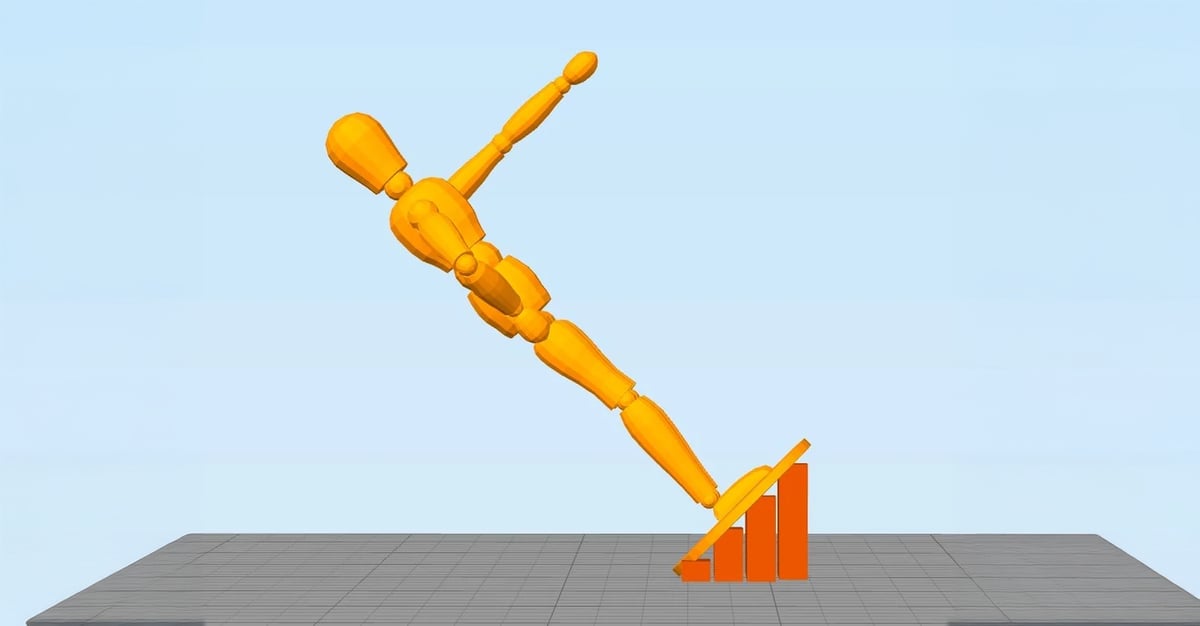

Ao remover os suportes, é muito provável que fiquem marcas na parte inferior do braço. Para evitar isso, você pode rotacionar o modelo todo em 45 graus e adicionar suportes apenas sob a base da estatueta. A qualidade superficial da base do modelo geralmente não importa tanto. Dessa forma, você pode imprimir o modelo com menos estruturas de suporte e evitar marcas no braço esquerdo.

Este modelo é apenas uma demonstração. Os usuários mais experientes notarão as pequenas “ilhas” no joelho, nádegas e cabeça, onde o bico de impressão começaria a extrudar material “no ar”, resultando em uma impressão com acabamento ruim. Obviamente, essas ilhas também precisariam de suporte para evitar esse problema.
