Se você encontrou algum erro em suas impressões 3D, é importante descobrir o que está causando tal erro. Para isso, devemos utilizar modelos de teste.
Esses modelos de teste são elaborados especificamente para colocar à prova determinadas habilidades da suas impressoras 3D. Por exemplo, um modelo pode testar a habilidade de sua máquina imprimir em situações de bridges (pontes) ou overhangs. Outros modelos podem testar a precisão dimensional do acabamento de superfície. Outros ainda podem ainda colocar à prova configurações do fatiador, tais como a velocidade, a temperatura, ou mesmo a extrusão das camadas. E há também testes criados especificamente para impressoras 3D de resina.
Tudo pronto para testar suas impressoras 3D? Encontramos os melhores testes de calibação para impressoras 3D, avaliando todas as capacidades de sua máquina. Vamos lá!
Cubo oco

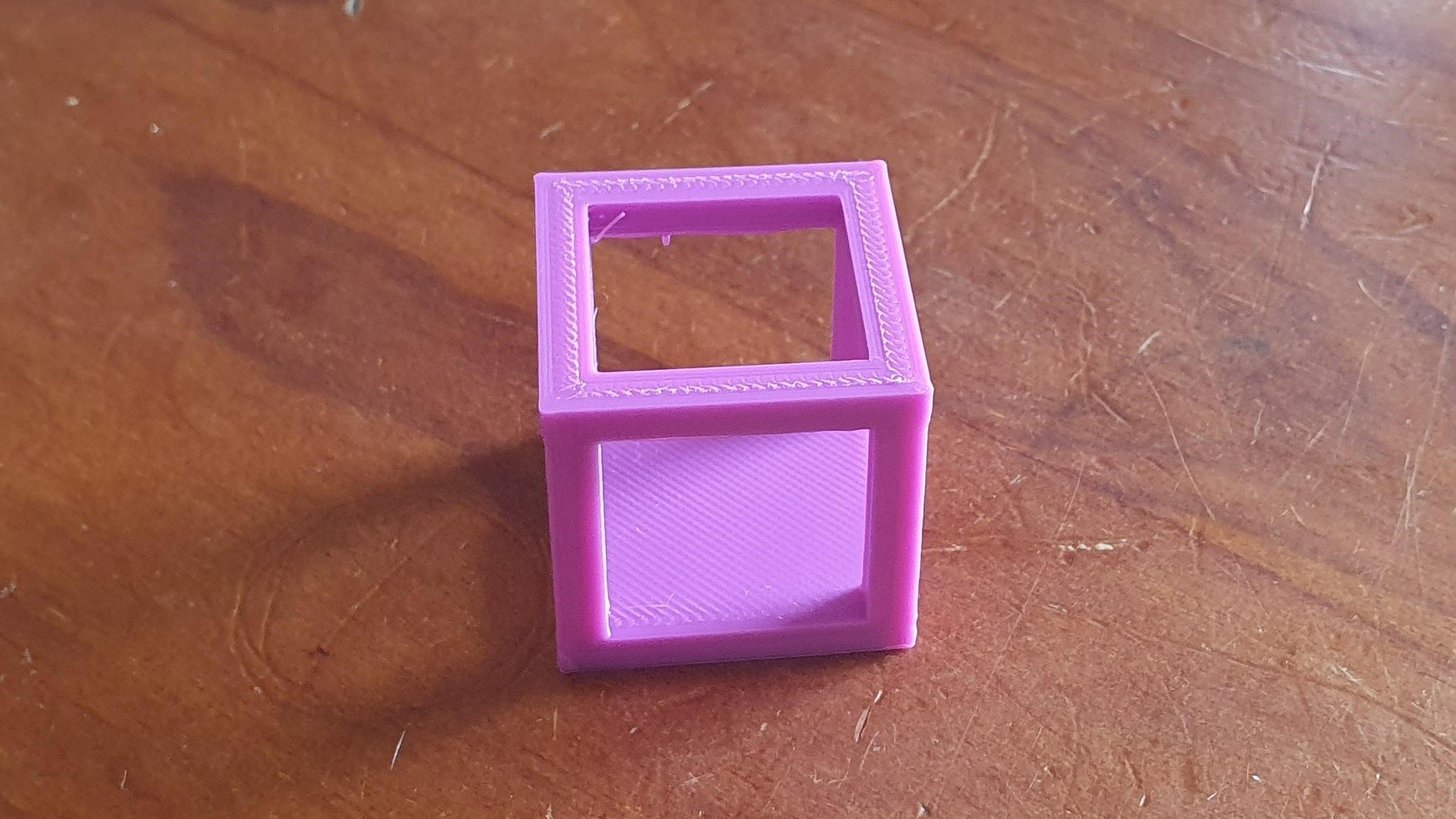

Este cubo de calibração oco é um teste de impressão no formato cúbico de estrutura vazia com base sólida. Em outras palavras, assim como se pode ver na imagem acima, este teste imprime apenas os contornos do cubo, deixando ocos os espaços de suas faces.
De um modo geral, este teste é uma forma rápida e efetiva de testar a retração, o oozing (escorrimento excessivo), bridges (pontes), precisão dimensional e mudança de camadas.
- Autoria: orionwnix
- Popularidade: este teste de impressão conta com 30 makes registrados e 9 remixes no Thingiverse. Os makers compatilharam imagens de impressões bem-sucedidas e com falhas, o que significa que este teste não é fácil demais ou difícil demais.
- Mais informações: Thingiverse
Avaliação open-source de impressoras 3D
Este modelo open-source, que vem do Kickstarter e da Autodesk, destina-se a oferecer aos makers um teste padronizado para avaliar a performance da impressora 3D. Muitos usuários gostam de exibir suas máquinas imprimindo um modelo 3D complicado.
Mas, quando uma pessoa imprime um cubo oco e outra imprime um vaso, é difícil comparar os resultados. Este simples arquivo STL emprega uma variedade de elementos, tal como bridges (pontes), overhangs e detalhes finos, de modo a testar a precisão, a resolução e alinhamento.
- Autoria: Kickstarter em colaboração com a Autodesk.
- Popularidade: é difícil estimar quantas pessoas já imprimiram esse modelo, mas podemos dizer com certeza que na All3DP se utiliza para avaliação comparativa.
- Mais informações: GitHub

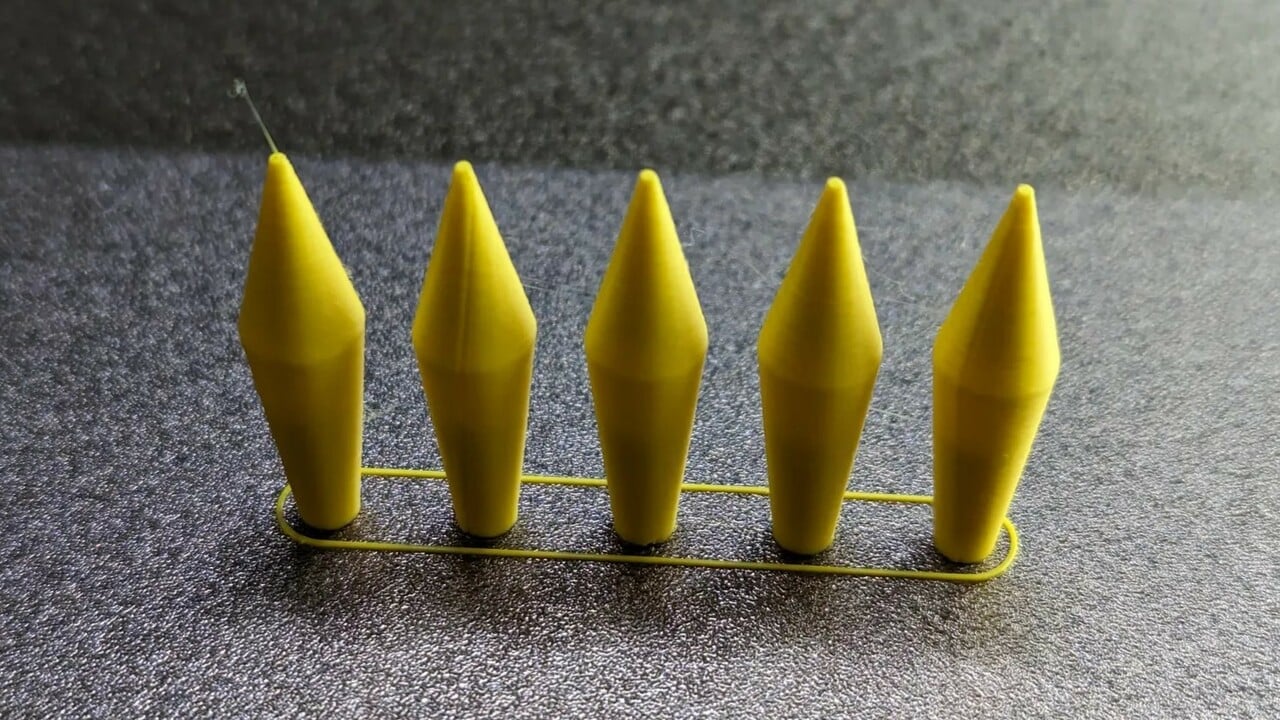

Z Hop
Esse modelo simples e rápido de imprimir serve para ajustar o Z hop da sua impressora, que é uma configuração do fatiador que evita que seu modelo seja derrubado pelo cabeçote durante o processo. Além disso, o ajuste fino do Z hop deve ajudá-lo a ter melhores impressões 3D, pois isso uma folga ao bico.
O autor observa que, embora esse modelo pareça bastante simples, ele é difícil de se imprimir. Você pode imprimi-lo com ou sem um brim para testar a aderência à plataforma.
- Autoria: lostintech
- Popularidade: esse modelo de teste possui mais de 40 makes compartilhados. Muitos makers conseguiram imprimi-lo sem problemas.
- Mais informações: Printables
Torre PolyPearl

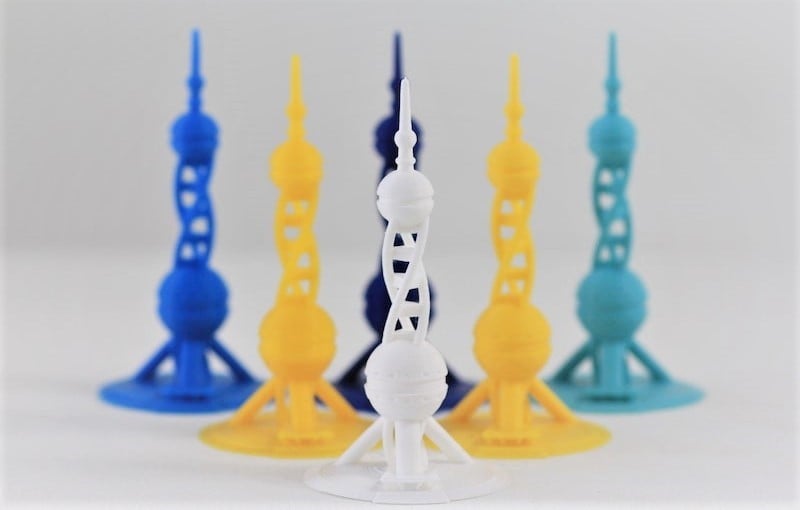

A torre PolyPearl é um ótimo modelo para testar bridging (pontes), overhangs, stringing e muito mais. Esse modelo, descrito como uma torre de tortura (teste extremo de sua impressora) em espiral, ajudará você a calibrar os ajustes ideais para a sua impressora ou filamento.
- Autoria: Polymaker_3D
- Popularidade: mais de 85 usuários do Thingiverse já calibraram suas impressoras 3D com esta torre de torura prática, fácil e bonita.
- Mais informações: Thingiverse

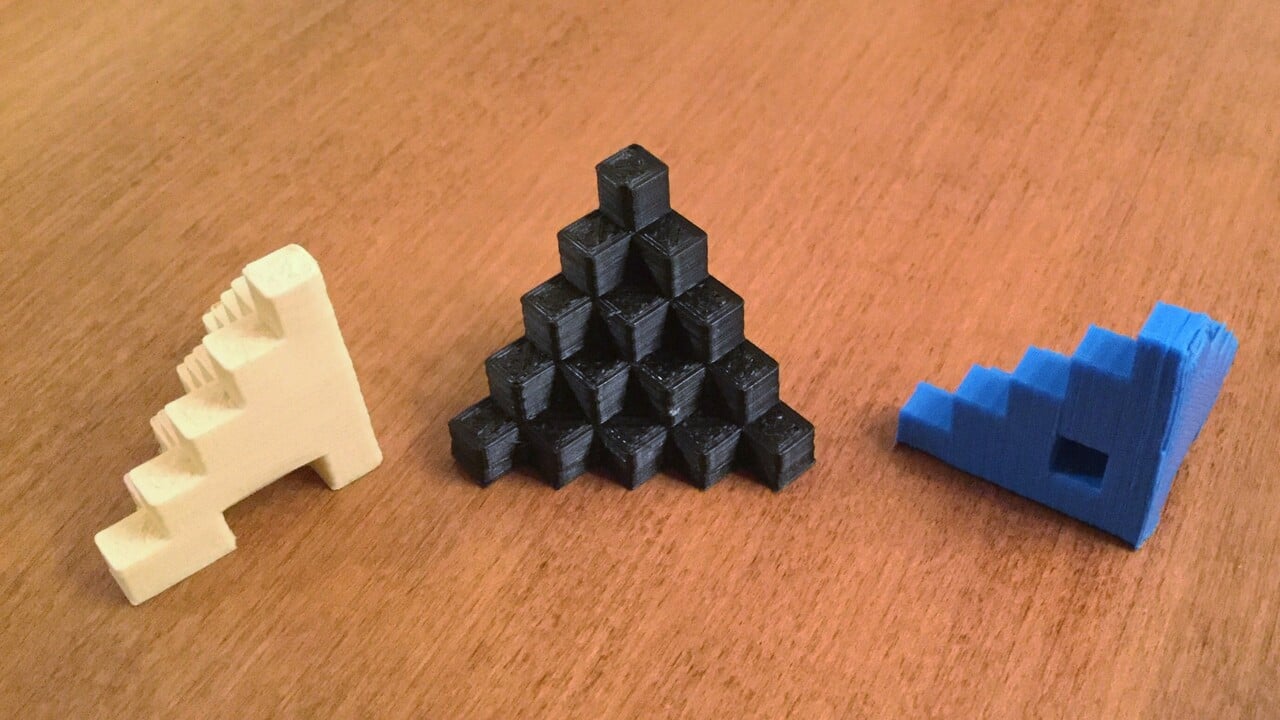

Escalões de 5 mm
A seguinte impressão de calibração consiste em vários cubos de 5 mm organizados em um padrão de escadaria, subindo lateralmente formando uma figura de um quarto de pirâmide. Se esse projeto contasse com apenas cubos de 5 mm, não se estaria testando muita coisa, é fato. Por essa razão, o modelo conta com espaços negativos para servir a testes de bridging (pontes).
De acordo com o designer, este modelo de calibração permite que você teste a precisão dimensional de sua impressora 3D, além de capacidades de bridging, configurações de resfriamento e os E-steps.
- Autoria: MCroucher
- Popularidade: este cubo de teste de 5 mm conta com aproximadamente 230 makes registrados no Thingiverse, com 9 remixes e mais de 135.000 downloads. As imagens compartilhadas até o momento destacam mais os sucessos nas impressões. Por isso, conseguir uma impressão perto da perfeição com este modelo deve ser algo possível.
- Mais informações: Thingiverse

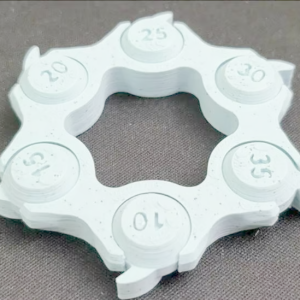

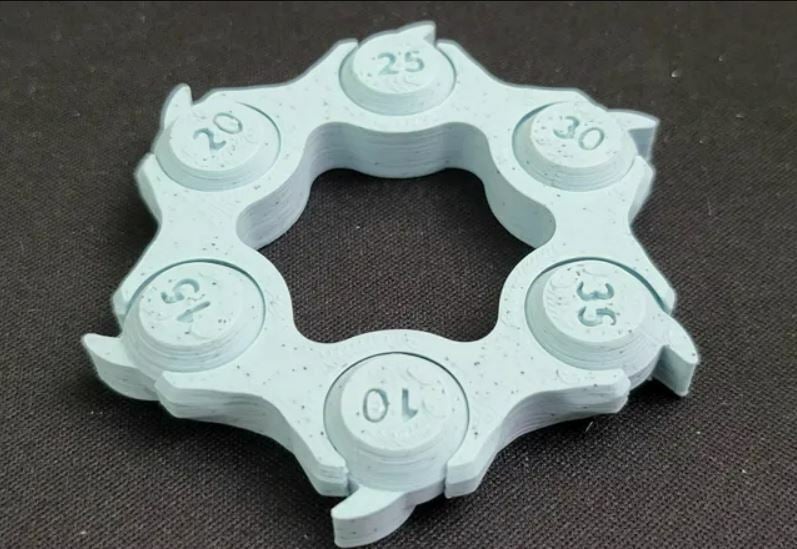

Teste de tolerância de folga
Tolerâncias são um aspecto crítico em impressões 3D funcionais. O ajuste delas pode ser complicado e demorado. Segundo comentários de usuários, esse teste de tolerância de folga é pequeno e rápido de se imprimir. Dessa forma, você irá economizar seu tempo.
O modelo tem seis tolerâncias de folga diferentes, começando com 0,1 mm e aumentando até 0,35 mm. Ele consiste em uma estrutura principal com peças destacadas ao seu redor. O objetivo é verificar se as peças destacadas se movem após impressas. Se elas estiverem presas, você deve ajustar sua impressora, os parâmetros de impressão, ou seus materiais para melhorar as tolerâncias até um nível… tolerável.
Você pode conferir os parâmetros utilizados por outros makers nos comentários e compará-los com seus próprios valores.
- Autoria: 3DMakerNoob
- Popularidade: esse modelo tem cerca de 35.000 downloads e 640 makes postados.
- Mais informações: Printables

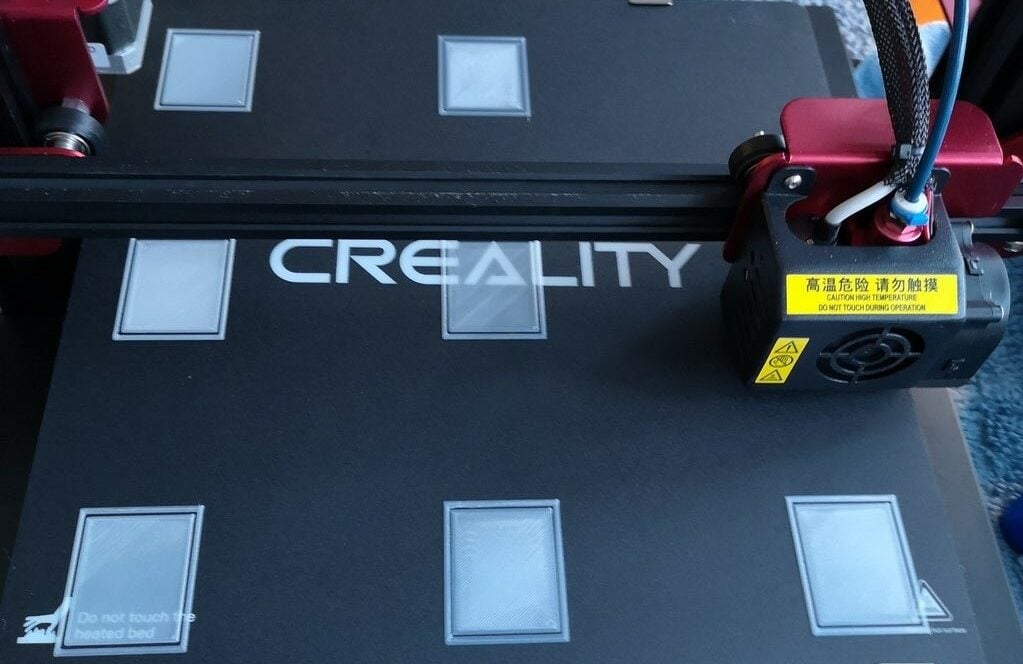

Modelo paramétrico de nivelamento de mesa
O nivelamento de mesa é frequentemente a parte mais complicada da calibração da impressora 3D. Então este modelo está aqui para ajudar! Ele auxilia você a observar como aprimorar a primeira camada de modo a produzir impressões melhores.
- Autoria: pgreenland
- Popularidade: 15 usuários do Thingiverse já nivelaram suas mesas de impressão com este útil teste de impressão, mas você pode encontrar mais de 270 remixes.
- Mais informações: Thingiverse
Ângulo de inclinação

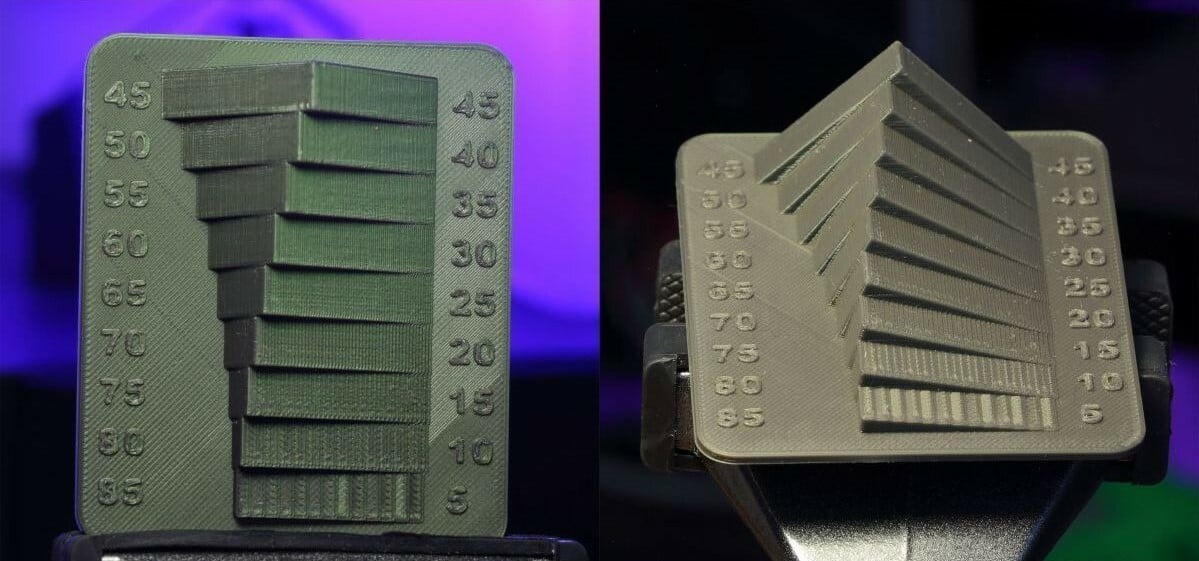

Este teste põe em relevo os efeitos de escadaria nas impressões baseando-se no ângulo de inclinação. O efeito de escadaria consiste no surgimento de pequenos degraus em vez de curvas suaves, um resultado quase inevitável na produção de uma peça em camadas.
Este projeto inclui nove diferentes arranjos de ângulos (em cada um, dois ângulos se combinam para somar 90º), começando com 5º e 85º, permitindo que você visualize que ângulo funciona melhor para minimizar o efeito de escadaria nas impressões com inclinação.
Uma vez encontrado o ângulo correto, você poderá orientar mais adequadamente os modelos curvos, de modo que a curva se encontre no ângulo determinado e assim a inclinação pareça mais uniforme e natural. Outra abordagem é imprimir alguns desses modelos de calibração em diferentes alturas de camada e usar aquela que tiver melhor resultado.
- Autoria: Devstroyer
- Popularidade: a impressão de teste de ângulo de inclinação conta com mais de 28.500 visualizações e 2.600 downloads no Cults. Embora não haja impressões da comunidade, o designer postou várias imagens de ótimas impressões, portanto, imprimir este modelo de calibração deve ser fácil.
- Mais informações: Cults

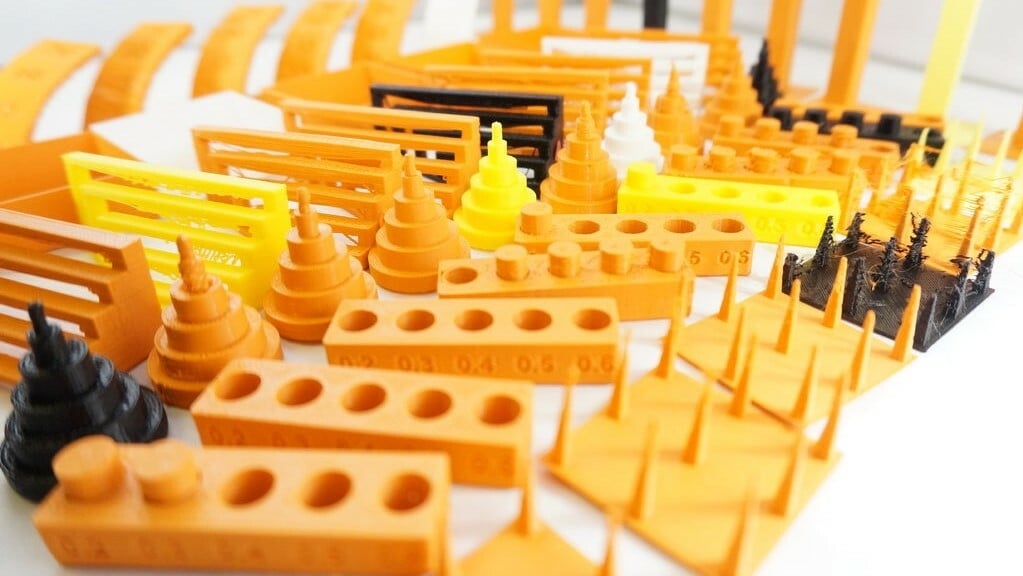

Coleção Shootout
A revista de tecnologia Make elaborou a sua própria gama de impressões de teste para impressoras 3D, totalizando sete testes de calibração diferentes, cobrindo muitos desafios de impressão, incluindo bridging (pontes), ressonância nos eixos X, Y e Z, detalhes finos, precisão dimensional, ângulos de overhangs, entre outros.
- Autoria: Make
- Popularidade: mais de 70 usuários compartilharam makes desse projeto de teste de impressão e, além disso, há 7 remixes desses modelos no Thingiverse. Com base nas imagens dos Makes, parece que muitos usuários fizeram bastante uso do teste de bridgings para turbinar as suas máquinas.
- Mais informações: Thingiverse

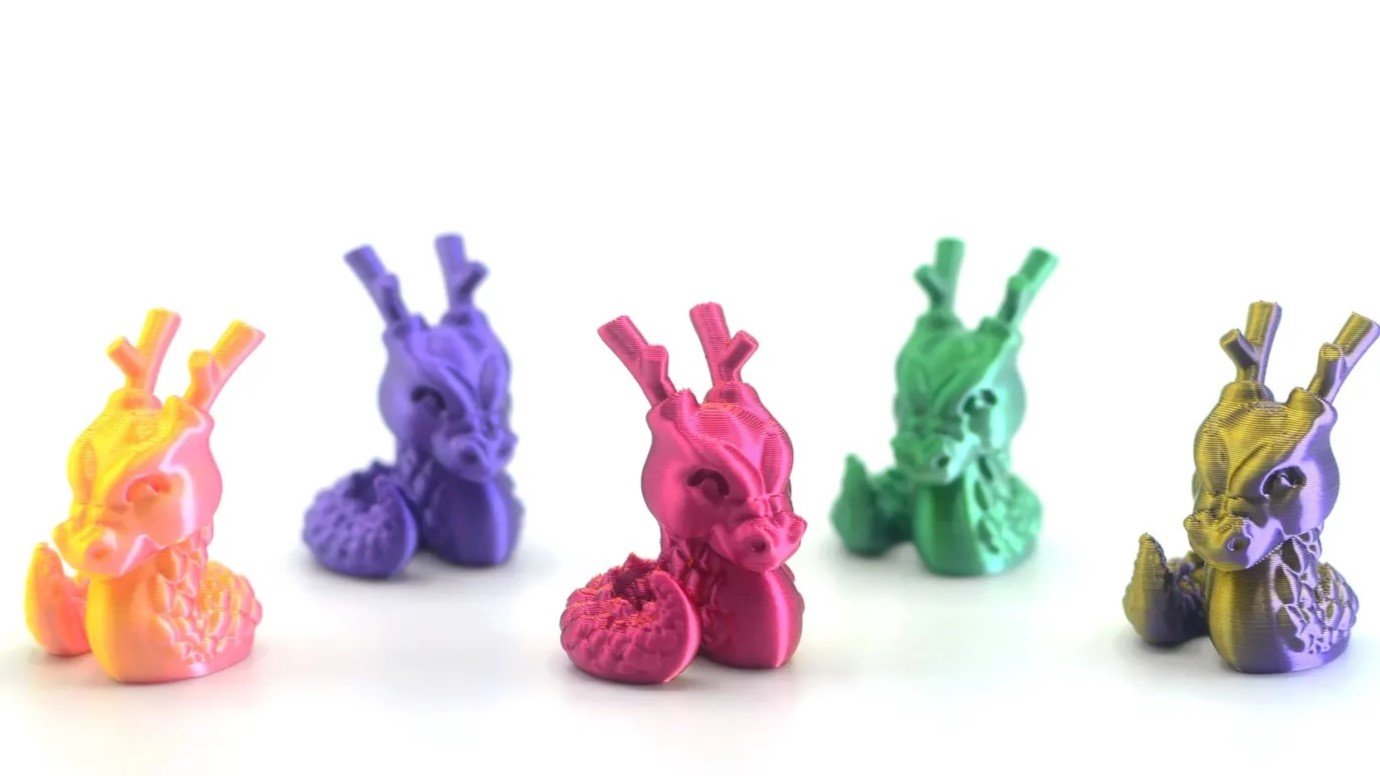

Cali-Dragon
Esse modelo fofo não foi criado para testar precisão e tolerâncias. O objetivo aqui é verificar parâmetros nas impressões não-técnicas que devem apenas parecer bonitas. Para isso, o Cali-Dragon permite que você teste a suavidade da superfície (a consistência das camadas), problemas de stringing, pequenos perímetros, overhangs, problemas de ghosting e detalhes. Esse modelo é tão bonito que serve também como teste de materiais para verificação de cor e da qualidade de um novo rolo de filamento.
O criador do modelo afirma que ele pode ser impresso sem nenhum preenchimento, e outros parâmetros de impressão (como a altura de camada e a quantidade de perímetros) podem ser definidos para testar padrões específicos de sua impressora. Uma sugestão é começar com uma altura de camada de 0,2 mm e três perímetros, e depois ir ajustando de acordo com suas necessidades.
- Autoria: McGybeer
- Popularidade: são mais de 1.600 makes postados desse modelo ao combinar todos os sites diferentes.
- Mais informações: Cults, MyMiniFactory, Printables, Thingiverse
