Confira nosso guia sobre como limpar o tanque de resina e o filme FEP para obter impressões da melhor qualidade e prolongar a vida útil do hardware da impressora!
A cuba ou tanque de uma impressora 3D de resina é um de seus componentes mais importantes. A parede da cuba e a membrana transparente do piso do filme FEP contêm a resina que será curada em uma impressão. Como a luz ultravioleta precisa penetrar no fundo da cuba para que a resina seja curada, é necessária uma limpeza e manutenção regulares da cuba para garantir impressões da mais alta qualidade, além de evitar problemas em primeiro lugar.
No mínimo, você se deparará com a tarefa de limpar a cuba de resina ao trocar as resinas, limpar a falha de impressão ou quando chegar a hora de trocar o filme FEP. Limpar a cuba para trocar o filme FEP é especialmente importante porque a resina pode ficar presa na junta que veda o filme FEP, o que reduzirá a vida útil do seu hardware.
É essencial que todo proprietário de impressora 3D LCD ou DLP de mesa saiba como limpar sua cuba de resina. Continue lendo nosso guia que detalha como concluir com segurança e eficácia essa tarefa de impressão 3D às vezes assustadora.
O processo
Do nível mais alto, limpar a cuba de resina é simplesmente remover toda a resina da cuba de resina. A tarefa está concluída quando nenhuma resina permanece na cuba, incluindo qualquer resina que se agarre a áreas de difícil acesso.
Embora existam muitas maneiras de atingir esse objetivo, é importante também considerar como você pode economizar o máximo de resina possível e como não danificar o frágil filme FEP ao fazê-lo. O procedimento a seguir pode ser adaptado e modificado para se adequar ao propósito específico da limpeza, mas normalmente deve ser feito sempre que ocorrerem certas ocorrências de marcos em relação à impressora 3D.
Frequência de limpeza
A limpeza da cuba de resina em determinados marcos da impressora 3D garantirá que a cuba seja limpa regularmente o suficiente para que a resina curada não se acumule em áreas como os parafusos de montagem da cuba ou a junta do filme FEP.
Exemplos de ocasiões que exigiriam a limpeza da cuba incluem o seguinte:
- Uma mudança na cor ou tipo de resina
- Uma falha significativa de impressão 3D
- Quando o filme FEP é substituído na impressora 3D
Se você não estiver usando a impressora com frequência, poderá manter a resina no tanque por algumas semanas, desde que esteja coberta e armazenada longe da luz solar. No entanto, remover a resina e limpar o tanque prolongará a vida útil do seu filme FEP.
Mesmo que uma impressora 3D não seja usada, o filme FEP deve ser substituído regularmente (aproximadamente a cada 3-6 meses, dependendo da quantidade de uso) ou antes se estiver gravemente danificado por um raspador de resina ou falha de impressão.

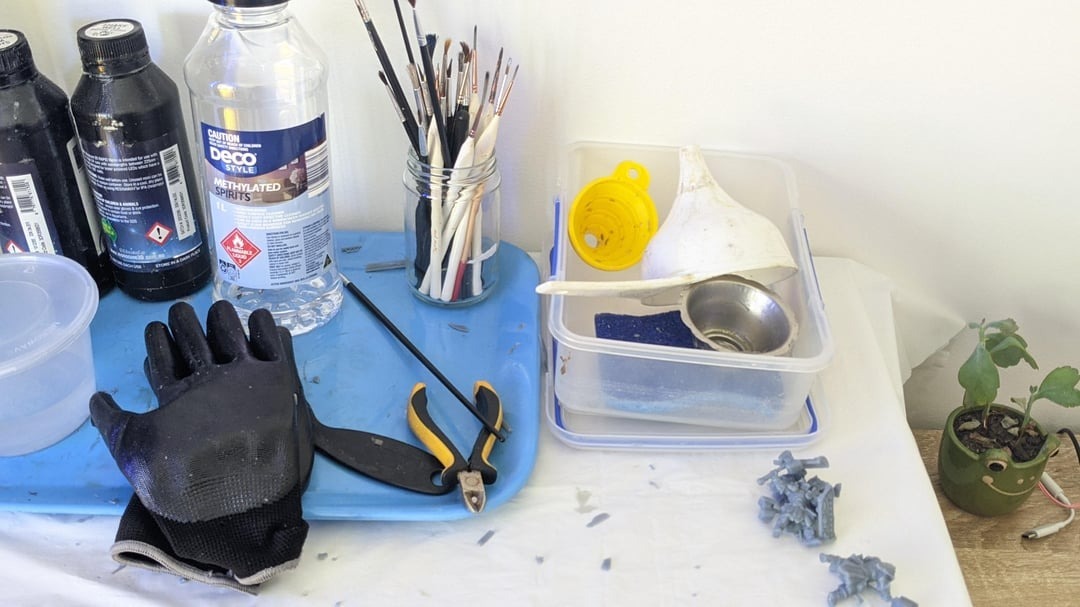

Ferramentas
Para limpar com mais eficiência sua cuba de resina, você precisará do seguinte:
- Toalhas de microfibra ou tecidos moles para absorver o excesso de resina fotopolimérica. Eles devem ser macios para não danificar o filme FEP. Use toalhas ou lenços de microfibra novos para evitar a redepositação de resina ou outros contaminantes na cuba de resina.
- Álcool isopropílico (IPA) ou outra solução de limpeza de resina para soltar a resina ao limpá-la da cuba. Recomenda-se o uso de IPA de concentração de 90% ou mais porque é mais eficaz na limpeza. Você vai precisar de muito disso.
- Um rodo para empurrar suavemente a resina para fora da cuba e maximizar a recuperação da resina. É melhor optar por um rodo de plástico pequeno o suficiente para ser facilmente manipulado dentro da cuba de resina.
- Funil e suporte de gotejamento (com um filtro de partículas de resina) para recuperar a maior parte da resina utilizável dentro do tanque antes de limpar a cuba com solvente.
- Recipiente de resina secundária para armazenamento de resina usada. Após um período prolongado de tempo na cuba de resina, e dependendo da resina e da quantidade de exposição UV que recebeu, a resina pode não estar mais tão ativa. Por esse motivo, muitas fontes recomendam o uso de recipientes de resina secundários para não contaminar a resina fresca.
- Um recipiente grande e transparente para armazenar e secar resíduos contaminados com resina. Haverá muitas toalhas e luvas contaminadas com resina geradas neste processo, e você não quer que elas toquem em mais nada. Um recipiente dedicado também facilitará a cura dos resíduos para descarte adequado.

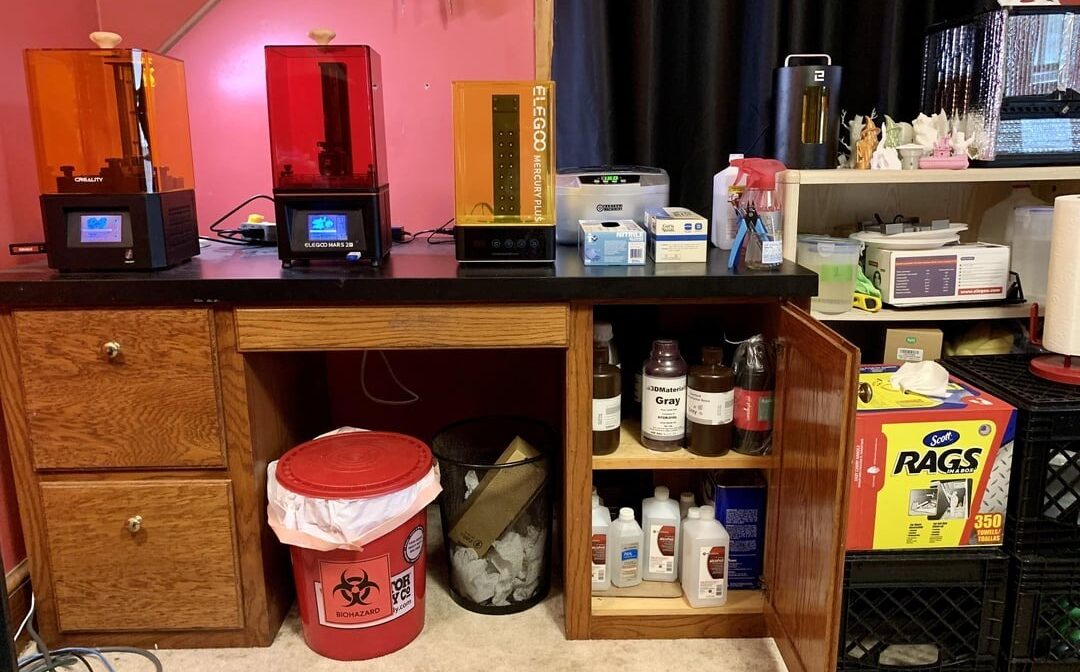

Segurança
Além das ferramentas acima, é necessário proteger-se dos efeitos potencialmente cancerígenos da resina da impressora 3D usando luvas de nitrilo, mangas compridas não largas e óculos de segurança para se proteger de respingos de resina. Essa é uma prática padrão ao trabalhar com resina, e seguir as diretrizes adequadas para equipamentos de proteção individual é uma parte fundamental da impressão 3D segura.
Se acontecer de você entrar em contato com a pele em algum momento durante esse processo, certifique-se de remover essa resina com sabão e muita água. Também é importante observar que você deve realizar a limpeza da resina em uma área bem ventilada, pois a resina da impressora 3D contém componentes que podem irritar os pulmões.
Finalmente, a resina de impressora 3D não curada é um material perigoso, e atenção especial deve ser dedicada ao seu descarte. Todos os itens contaminados com resina e resina criados por esse processo precisam ser manuseados por uma empresa de descarte de materiais perigosos ou totalmente curados antes do descarte no lixo doméstico. Daremos mais detalhes sobre como fazer isso mais tarde. Vamos começar com a limpeza!
Passo 1: Esvaziando a cuba
Como ponto de partida para este guia, vamos supor que estamos trabalhando com um tanque de resina que contém resina utilizável e não curada, bem como partículas de resina potencialmente parcialmente curadas de impressões com falha. Queremos remover as partículas da cuba e do fluxo de resina, ao mesmo tempo em que devolvemos o máximo de resina possível a um recipiente de resina.
Depois de colocar o EPI necessário, veja como esvaziar a cuba de resina:
- Comece preparando uma cama de lenço de papel ou toalha de microfibra do tamanho da placa de impressão da sua impressora 3D e outra do tamanho da cuba de resina. Você também deve preparar seu funil de resina e suporte de gotejamento, se estiver usando.
- Remova a placa de impressão e coloque-a sobre esta cama de toalha. Isso evitará que a resina na placa de impressão pingue na tela enquanto você limpa a cuba de resina.
- Desaperte os parafusos da cuba de resina de acordo com as instruções do fabricante da sua impressora 3D e retire a cuba de resina da impressora 3D.

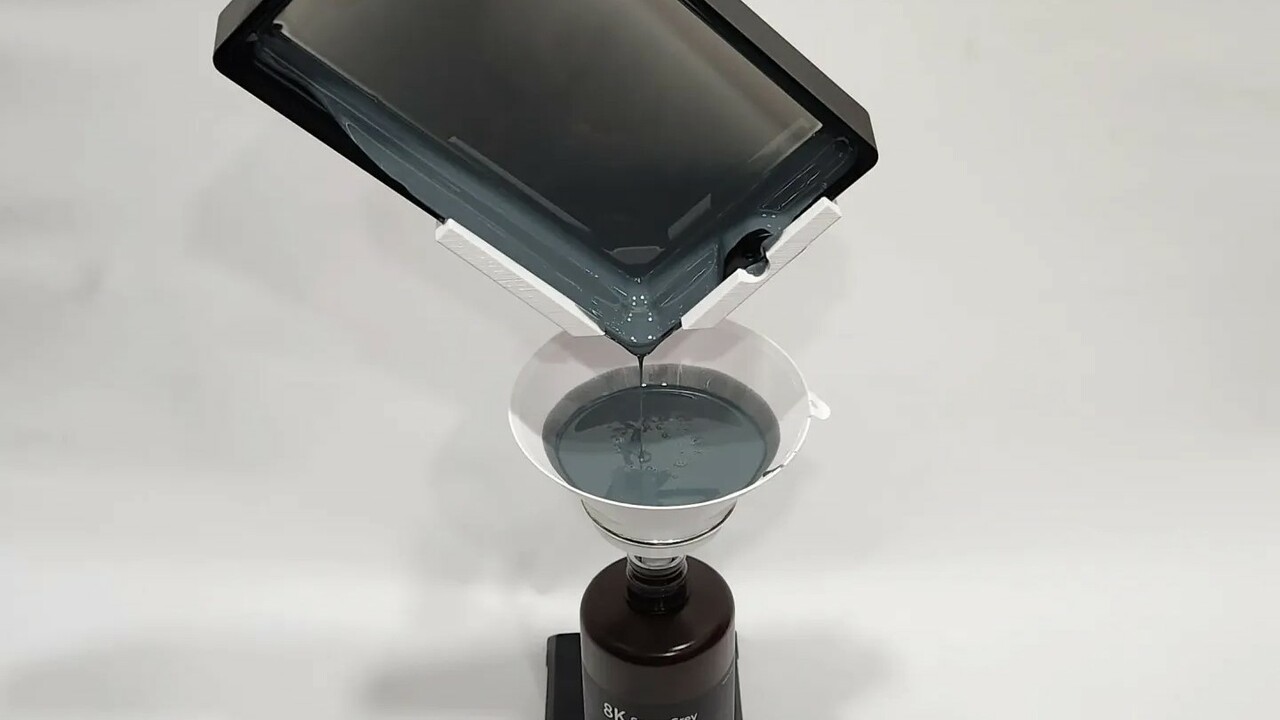

- Incline um canto da cuba para que o máximo da cuba de resina fique sobre o funil e a resina escorra para um recipiente de resina de sua escolha. Use um rodo para ajudar na transferência. É importante ter cuidado porque a resina geralmente se agarra à lateral da cuba de resina ao ser derramada e pode pingar de maneira inesperada.
- Quando estiver satisfeito com a quantidade de resina que retornou ao frasco de resina, coloque o tanque de resina sobre uma cama preparada com lenços de papel limpos ou pano de microfibra.
- Usando um lenço de papel separado ou pano de microfibra, seque o máximo possível de resina extra que permaneça presa nas laterais e no fundo da cuba de resina e da plataforma de construção. Faça isso com cuidado, pois golpes fortes podem danificar o filme FEP da cuba de resina.
Passo 2: Limpeza com solvente
O próximo passo é lavar bem o tanque de resina com álcool isopropílico ou outra solução de limpeza de resina:
- Molhe um novo lenço de papel ou pano de microfibra com solvente e use-o para limpar os resíduos de resina deixados na cuba. Limpe o interior e o exterior da cuba. Se estiver substituindo o filme FEP, remova o filme FEP nesta etapa para que você possa limpar a vedação entre a cuba e o filme FEP de resina.
- Enxágue a cuba dispensando solvente nas áreas restantes da cuba e, em seguida, usando um lenço de papel seco ou pano de microfibra para limpar o excesso de solvente.
Dependendo de quão contaminada a cuba estava, vários enxágues podem ser necessários. A melhor prática para limpar objetos contaminados é lavá-los três vezes com solvente, portanto, repita as etapas 1 e 2 pelo menos mais duas vezes. Esse processo também deve ser repetido para a plataforma de compilação.
Etapa 3: Secagem
Uma vez limpa a cuba com solvente, será necessário secar o resíduo do solvente para que não dilua a nova resina na cuba:
- Use um pano novo para secar a cuba de resina e o filme FEP (se você não o removeu na etapa anterior) enquanto estiver em uma superfície plana para evitar esticar o filme FEP. Tenha cuidado para colocar o filme FEP apenas em uma toalha macia e limpa, caso contrário, corre o risco de danos ou continuação.
- Se necessário, use um pano úmido com solvente para remover o máximo de poeira possível.
- Deixe todos os solventes evaporarem apoiando a cuba de resina em uma superfície limpa por algumas horas. Lembre-se também de secar a plataforma de construção depois de limpa.
Se você estiver substituindo o filme FEP, poderá instalá-lo assim que a cuba secar.
Arrumar

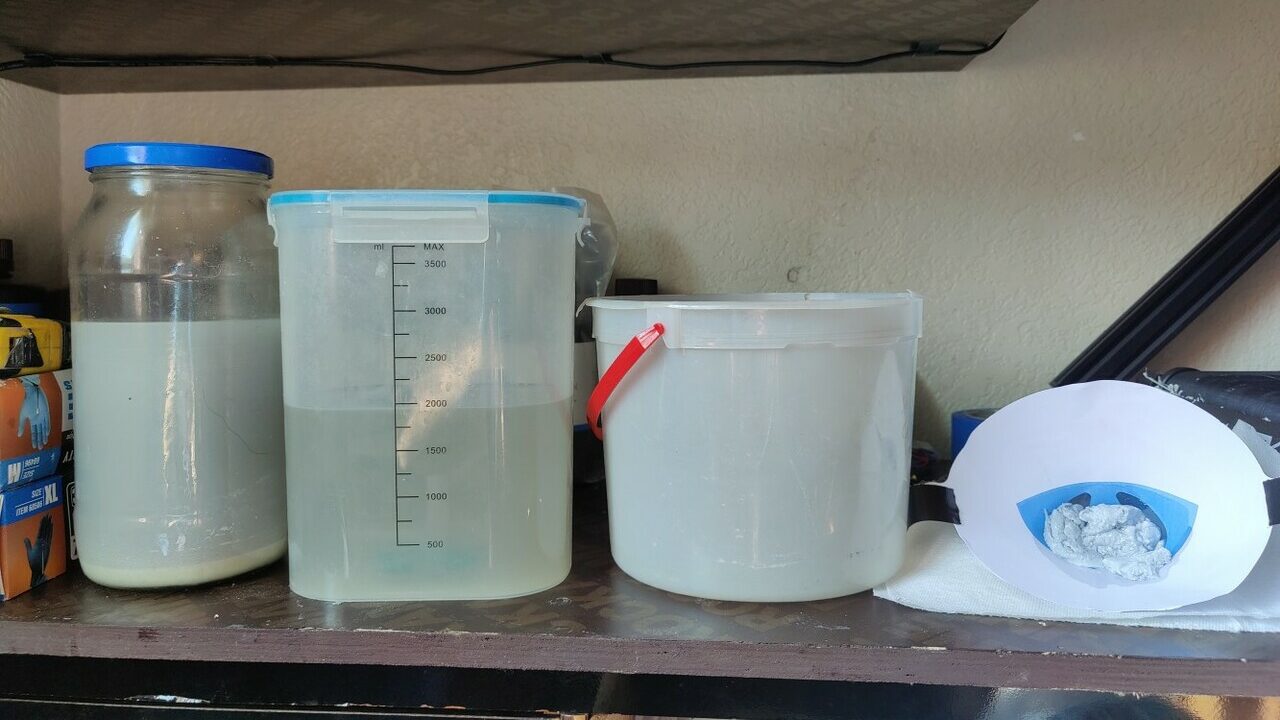

A impressão 3D em resina cria muitos resíduos que devem ser tratados com responsabilidade. Depois de concluir o processo de limpeza, pegue todos os resíduos sólidos contaminados com resina (ou seja, toalhas e luvas) e esvazie-os em um recipiente grande e transparente. Para que os resíduos sejam seguros para descarte no lixo doméstico, deixe o recipiente de resíduos ao sol para curar e evaporar completamente. Uma vez que tudo esteja endurecido, pode ser jogado fora como de costume.

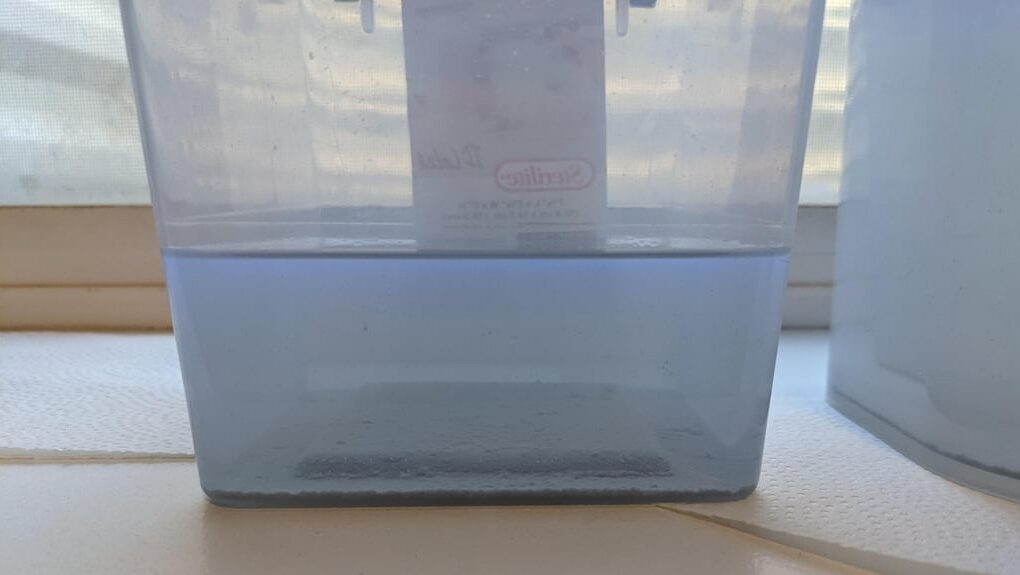

Se você guardou qualquer resíduo líquido contaminado com resina, pode deixá-lo evaporar totalmente ao sol para descartá-lo diretamente como resíduo sólido ou reciclá-lo. Deixar o recipiente ao sol solidificará a resina dentro do IPA (desde que não esteja muito contaminada), facilitando a filtragem. Apenas certifique-se de secar bem o filtro antes de descartá-lo também.
Como alternativa, você também pode optar por que seus resíduos sejam coletados por empresas locais de descarte de resíduos perigosos, mas esteja ciente de que você precisará se familiarizar com os rótulos GHS, recipientes especializados e taxas.
E com isso, sua cuba de resina fica como nova! Boa impressão.
Recursos da comunidade

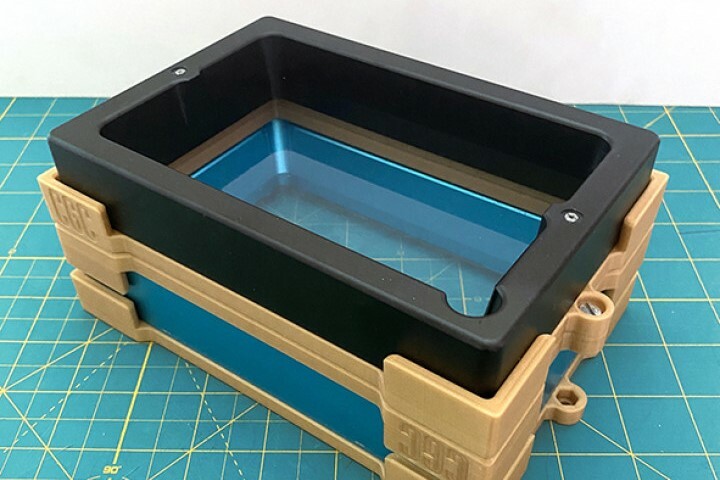

Não é surpresa que existam muitos fabricantes por aí tentando facilitar o processo de limpeza. Você pode imprimir modelos para todos os tipos de ferramentas, incluindo suportes de gotejamento, ferramentas de limpeza de falhas de impressão e até bombas peristálticas de limpeza de resina.
Um pouco de bisbilhotar vários repositórios de modelos 3D provavelmente fornecerá os arquivos necessários para sua impressora específica. Para ajudá-lo a começar, aqui estão algumas ótimas ferramentas que os criadores já projetaram e lançaram:
- Ferramenta de limpeza de resina: A Amtech on Cults fez este pente de limpeza de cuba de resina imprimível em 3D para remover a resina curada da cuba.

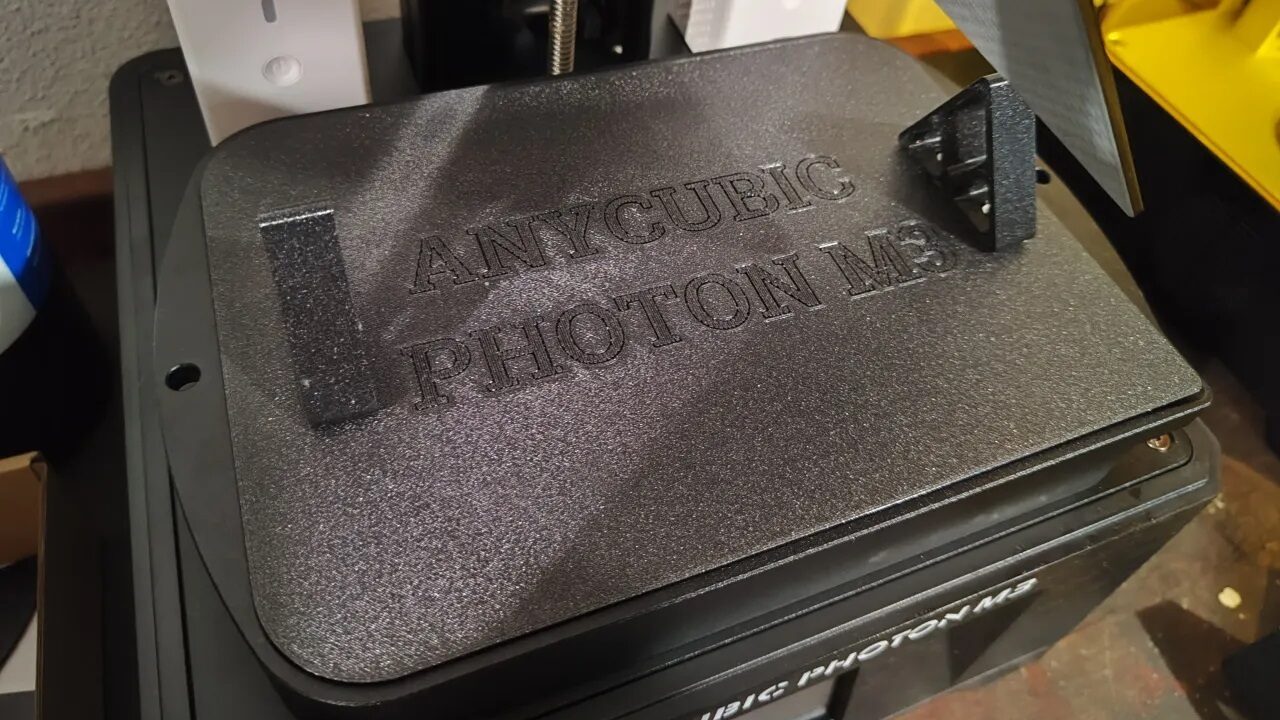

- Protetor de cuba de resina: Para evitar o acúmulo de poeira e outras partículas em sua resina, você pode imprimir um filme de cuba de resina e protetor contra poeira, como o projetado para o Elegoo Mars pela minusmagis no Thingiverse.
- Rodo: Você nunca pode ter o suficiente dessas coisas. Imprima o seu próprio com os designs postados pela SpoonUnit no Thingiverse.
Alternativamente, você pode projetar uma ferramenta para si mesmo! Abra seu software CAD favorito e certifique-se de projetar com a impressão 3D em mente.
